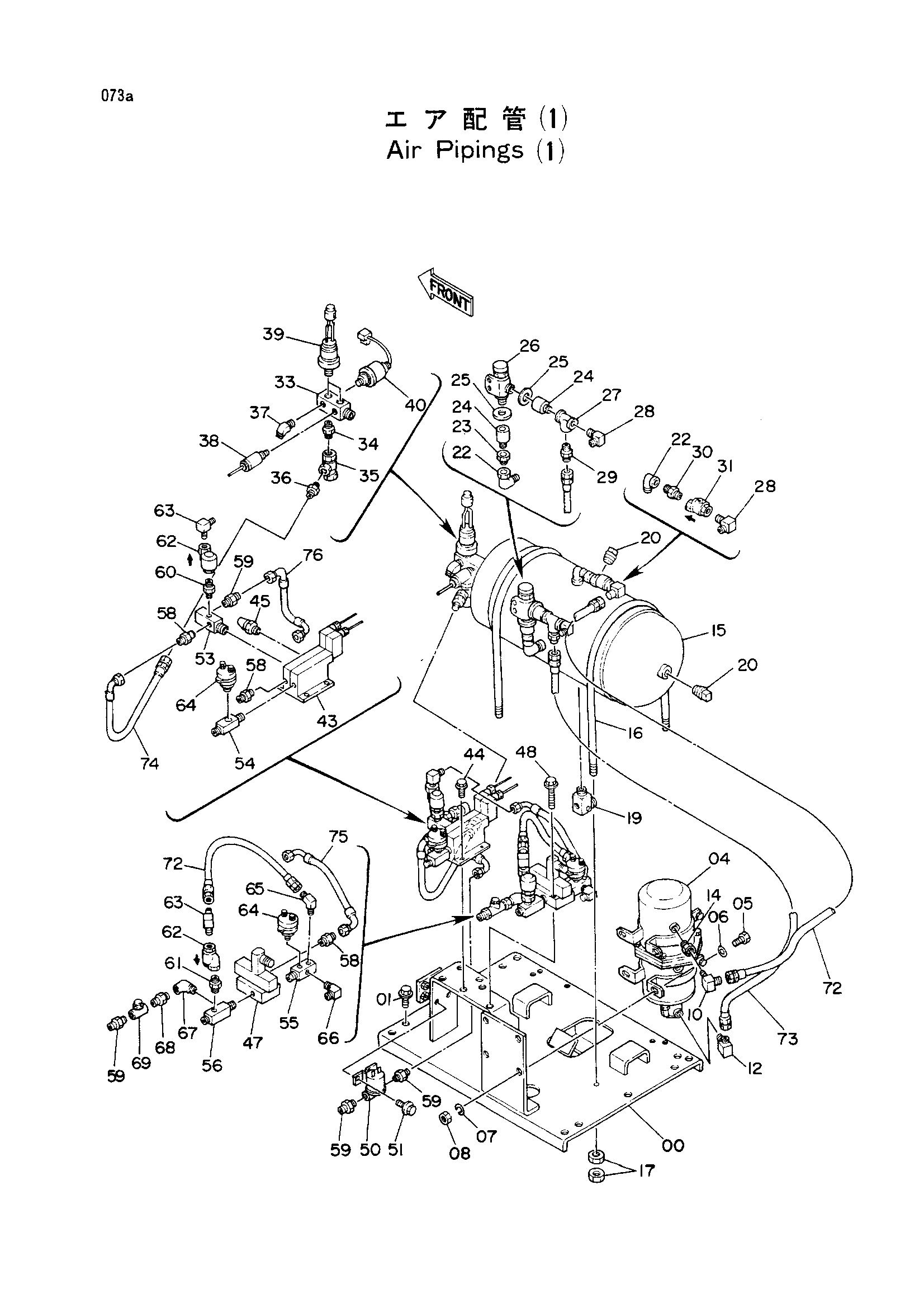

Воздушный трубопроводы (1) — HITACHI EX160WD
Заводская схема «Воздушный трубопроводы (1)» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019899 | Кронштейн | 1 |
| 01 | J031230 | Болт с шайбой | 6 |
| 04 | 4216546 | Осушитель воздушный | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 10 | 4154657 | Угловой штуцер | 1 |
| 10 | 4207744 замена: 4154657 | Угловой штуцер | 1 |
| 10 | 4207744 замена: 94-1602 | Угловой штуцер | 1 |
| 12 | 4154656 | Угловой штуцер | 1 |
| 14 | 94-1602 | Переходник | 1 |
| 15 | 4216547 | Бак воздушный | 1 |
| 16 | 4225005 | U-образный болт | 2 |
| 17 | J950010 | Гайка | 8 |
| 19 | 4216548 | Клапан дренажный | 1 |
| 20 | 94-2024 | Пробка | 2 |
| 22 | 94-0632 | Угловой штуцер | 2 |
| 23 | 94-1602 | Переходник | 1 |
| 24 | 499820 | Адаптер | 2 |
| 25 | 984219 | Уплотнение шайба 20 | 2 |
| 26 | 4092238 | Регулятор | 1 |
| 27 | 94-0661 | Тройник | 1 |
| 28 | 4154657 | Угловой штуцер | 2 |
| 29 | 4215649 | Адаптер | 1 |
| 30 | 94-1902 | Адаптер | 1 |
| 31 | 986953 | Обратный клапан | 1 |
| 33 | 4214336 | Адаптер | 1 |
| 34 | 94-1702 | Адаптер | 1 |
| 35 | 4216549 | Клапан | 1 |
| 36 | 4215650 | Адаптер | 1 |
| 37 | 4157919 | Угловой штуцер | 1 |
| 38 | 986952 | Клапан защитный | 1 |
| 39 | 4206449 | Выключатель прес | 2 |
| 40 | 4168339 | Блок | 1 |
| 43 | 4172139 | Электромагнитный клапан | 1 |
| 44 | J020620 | Болт с шайбой | 4 |
| 44 | J460520 | Винт с шайбой | 4 |
| 45 | 4168366 | Глушитель | 1 |
| 47 | 4151536 | Электромагнитный клапан | 1 |
| 48 | J010645 | Болт с шайбой | 2 |
| 50 | 4135434 | Клапан | 1 |
| 51 | J020620 | Болт с шайбой | 2 |
| 53 | 4225006 | Адаптер | 1 |
| 54 | 4214338 | Адаптер | 1 |
| 55 | 4225007 | Адаптер | 1 |
| 56 | 4214340 | Адаптер | 1 |
| 58 | 4215648 | Адаптер | 3 |
| 59 | 4154651 | Адаптер | 4 |
| 60 | 94-1901 | Адаптер | 1 |
| 61 | 94-1702 | Адаптер | 1 |
| 62 | 986953 | Обратный клапан | 2 |
| 63 | 4154657 | Угловой штуцер | 2 |
| 64 | 4086377 | Датчик давления | 2 |
| 65 | 4157919 | Угловой штуцер | 1 |
| 66 | 4224412 | Угловой штуцер | 1 |
| 67 | 94-0630 | Угловой штуцер | 1 |
| 68 | 94-1701 | Адаптер | 1 |
| 69 | 4170939 | Клапан тхроттле | 1 |
| 72 | 4224415 | Шланг | 2 |
| 73 | 4224416 | Шланг | 1 |
| 74 | 4216435 | Шланг | 1 |
| 75 | 4224417 | Шланг | 1 |
| 76 | 4224418 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
