Пилотный трубопроводы (1-1)<DX> — HITACHI EX160WD

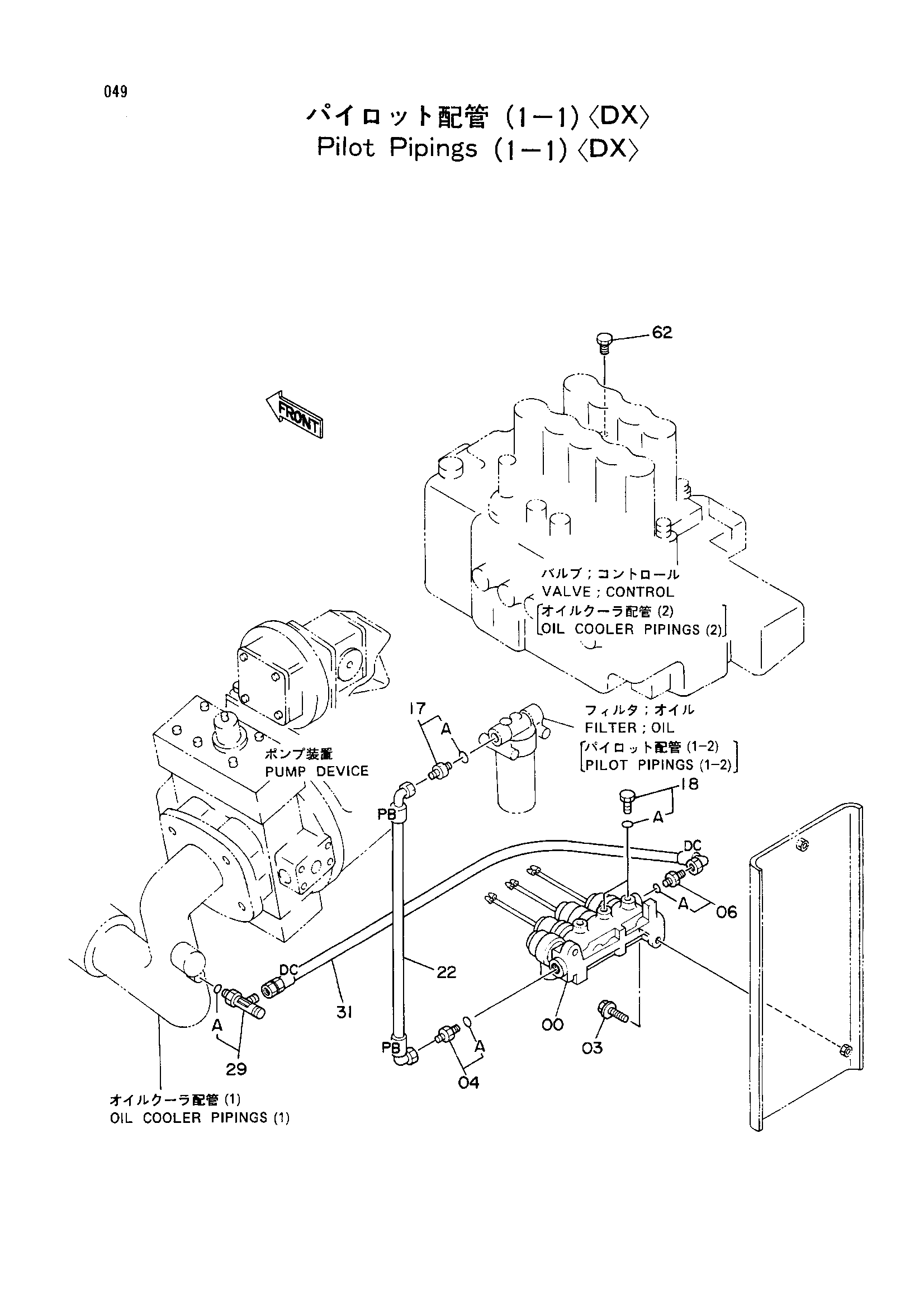

Заводская схема «Пилотный трубопроводы (1-1)<DX>» для HITACHI EX160WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4196411 | Электромагнитный клапан | 1 |
| 03 | J011030 | Болт с шайбой | 2 |
| 04 | 4200469 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200465 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4200469 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4093624 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4213872 | Шланг (PB) | 1 |
| 29 | 4203171 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4213874 | Нейлоновый шланг (DC) | 1 |
| 62 | 4209374 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX160WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
