Всасывание трубопроводы — HITACHI EX150LC-5

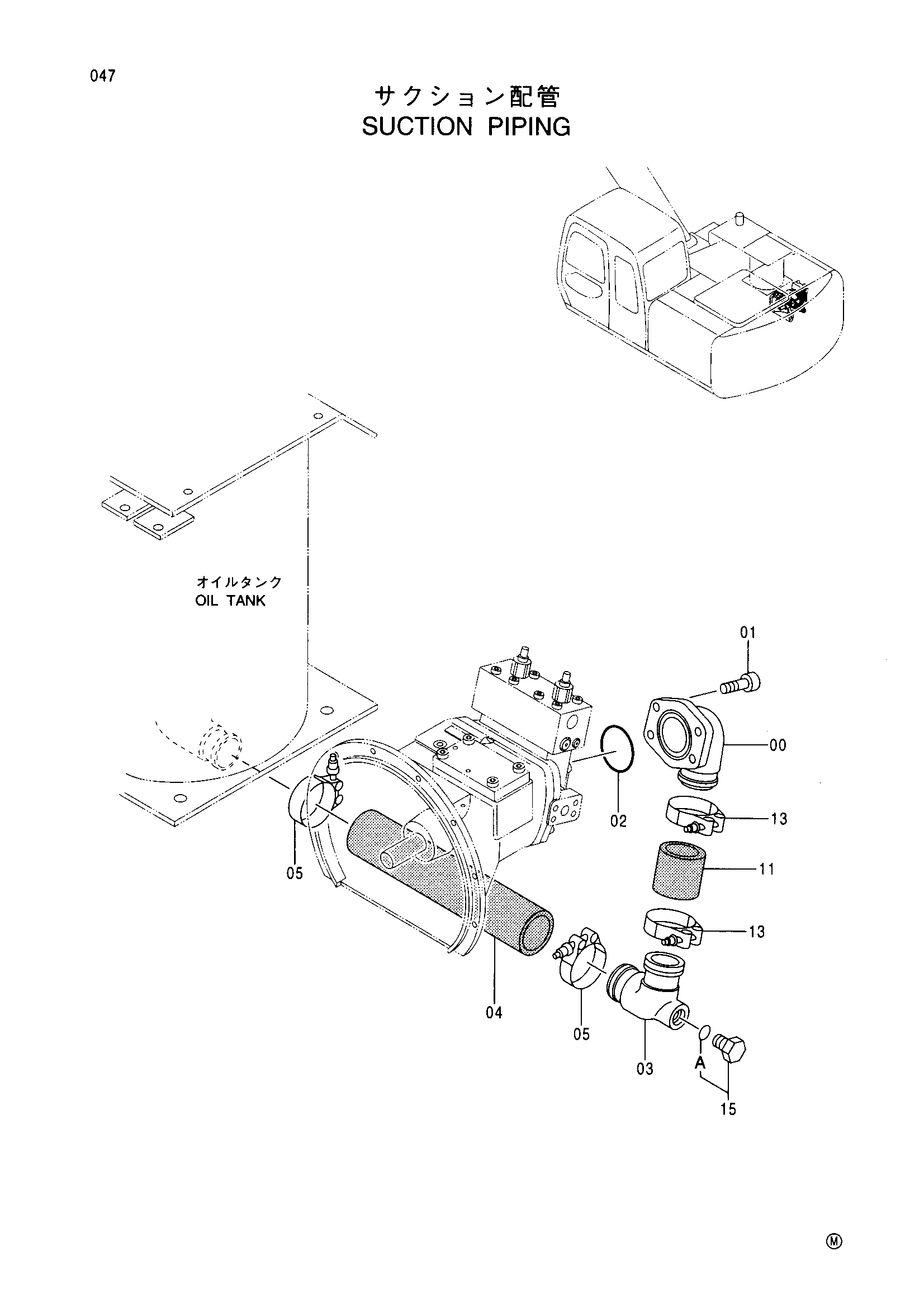

Заводская схема «Всасывание трубопроводы» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065341 | Всасывающая трубка | 1 |
| 01 | J781640 | Болт с внутренним шестигранником | 4 |
| 02 | A811085 | Уплотнительное кольцо | 1 |
| 03 | 3073276 | Всасывающая трубка | 1 |
| 04 | 4120311 | Резиновый шланг | 1 |
| 05 | 4263765 | Хомут шланга | 2 |
| 11 | 4365382 | Резиновый шланг | 1 |
| 13 | 4282483 | Хомут шланга | 2 |
| 15 | 4174542 | Пробка | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
