Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX150LC-5

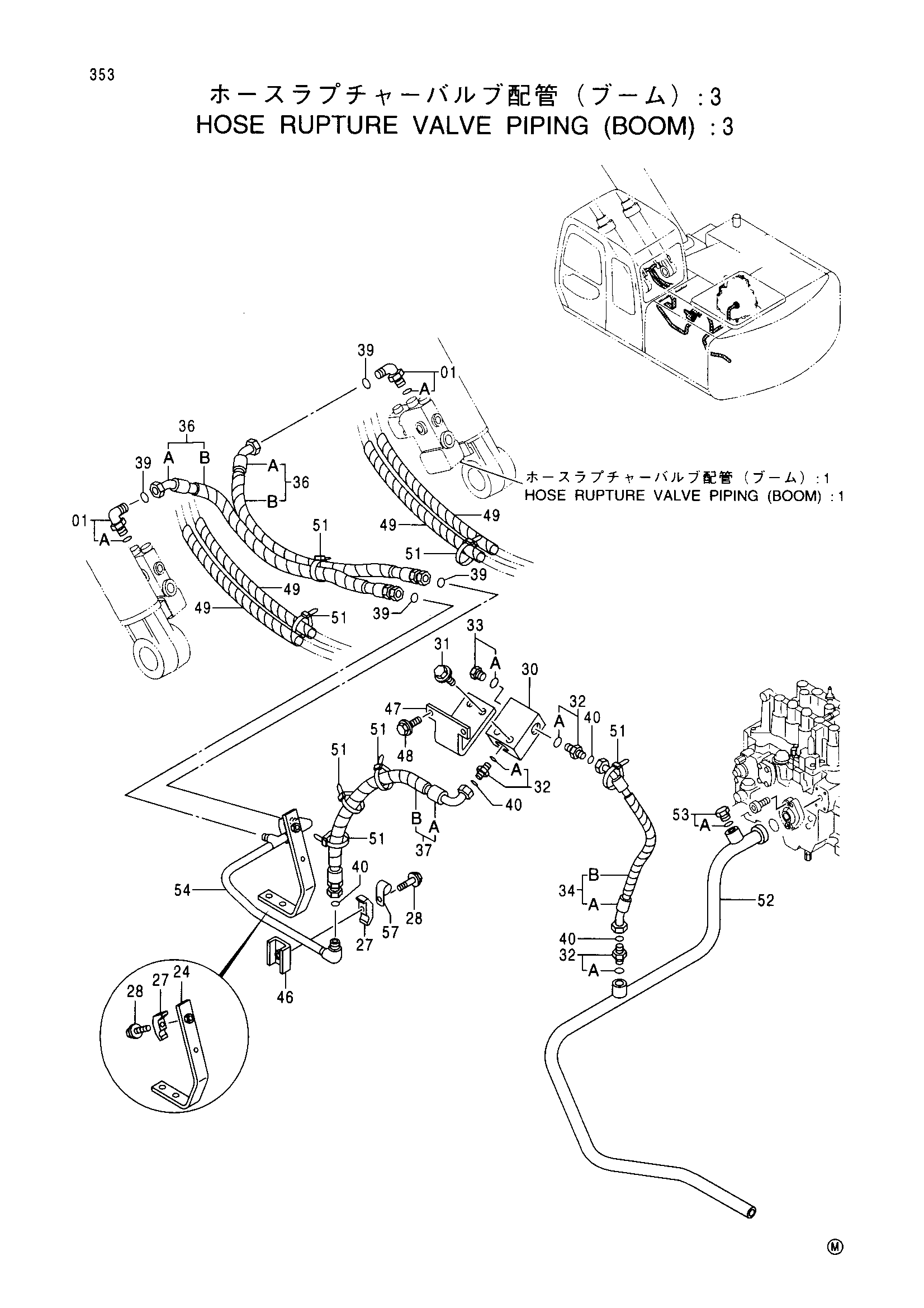

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4217341 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 9748939 | Опора | 1 |
| 27 | 4190126 | Хомут трубки | 2 |
| 28 | J011260 | Болт с шайбой | 2 |
| 30 | 3060670 | Коллектор | 1 |
| 31 | J011240 | Болт с шайбой | 2 |
| 32 | 4189619 | Адаптер | 3 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4174542 | Пробка | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 9166961 | Шланг в сборе | 1 |
| 34A | 4369129 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 2 |
| 36 | 9164340 | Шланг в сборе | 2 |
| 36A | 4285784 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 2 |
| 37 | 9164339 | Шланг в сборе | 1 |
| 37A | 4290669 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 2 |
| 39 | 4138938 | Уплотнительное кольцо | 4 |
| 40 | 4187308 | Уплотнительное кольцо | 4 |
| 46 | 9735916 | Седло винта | 1 |
| 47 | 8064822 | Кронштейн | 1 |
| 48 | J031030 | Болт с шайбой | 2 |
| 49 | 4327294 | Защитный кожух | 4 |
| 51 | 4121859 | Ленточный зажим | 7 |
| 52 | 7031050 | Трубка | 1 |
| 53 | 4174542 | Пробка | 1 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 8070126 | Трубка | 1 |
| 57 | 4190273 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
