Пилотный трубопроводы (11) — HITACHI EX150LC-5

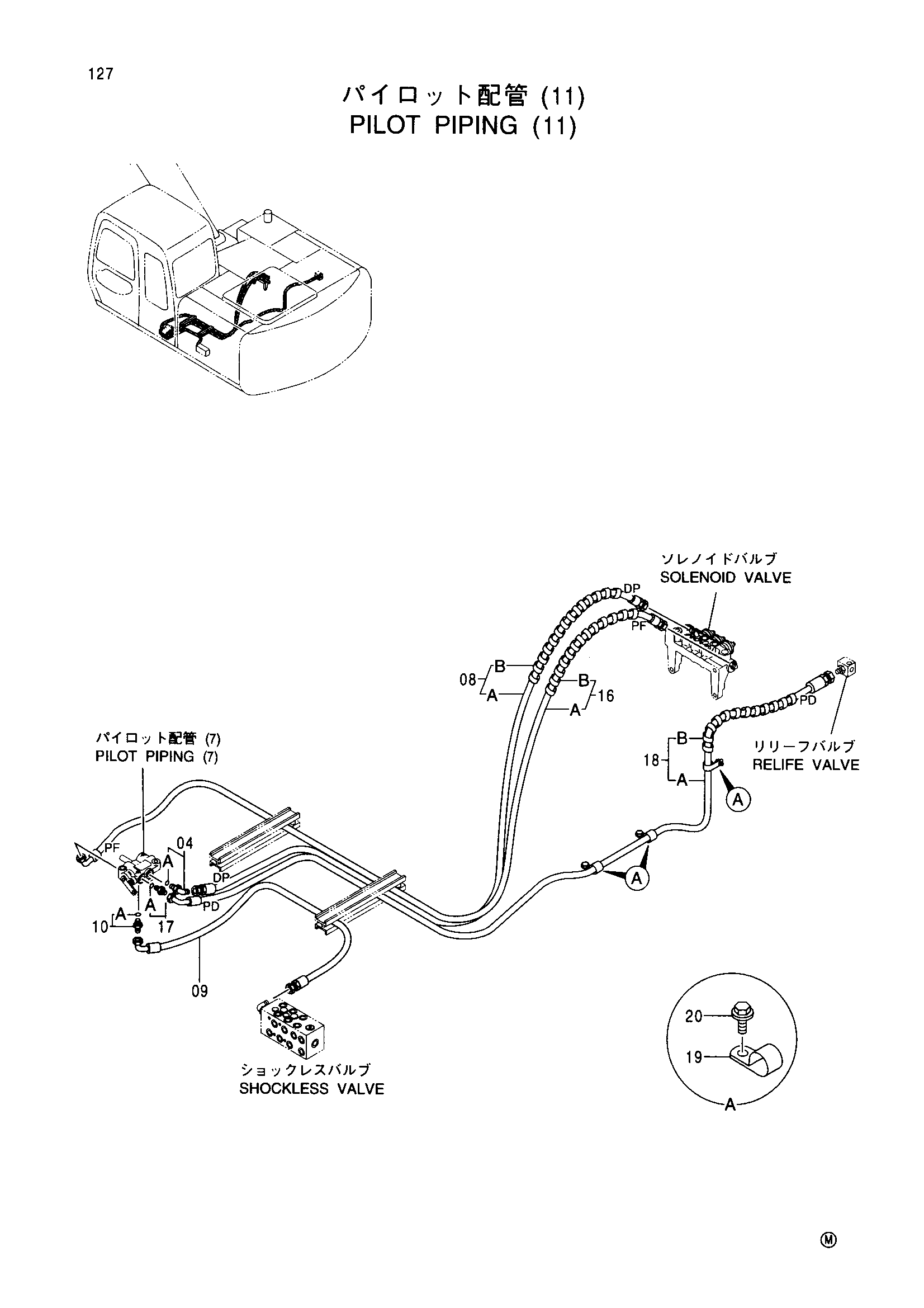

Заводская схема «Пилотный трубопроводы (11)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9159150 | Шланг в сборе | 1 |
| 08A | 4350168 | Хсое (DP) | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 09 | 4365595 | Шланг | 1 |
| 10 | 4346499 | Фильтр | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9159058 | Шланг в сборе | 1 |
| 16A | 4365791 | Шланг (PF) | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 4200466 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 9159120 | Шланг в сборе | 1 |
| 18A | 4377078 | Шланг (PD) | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 4190253 | Зажим | 3 |
| 20 | J011020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
