Электрооборудование (F) — HITACHI EX150LC-5

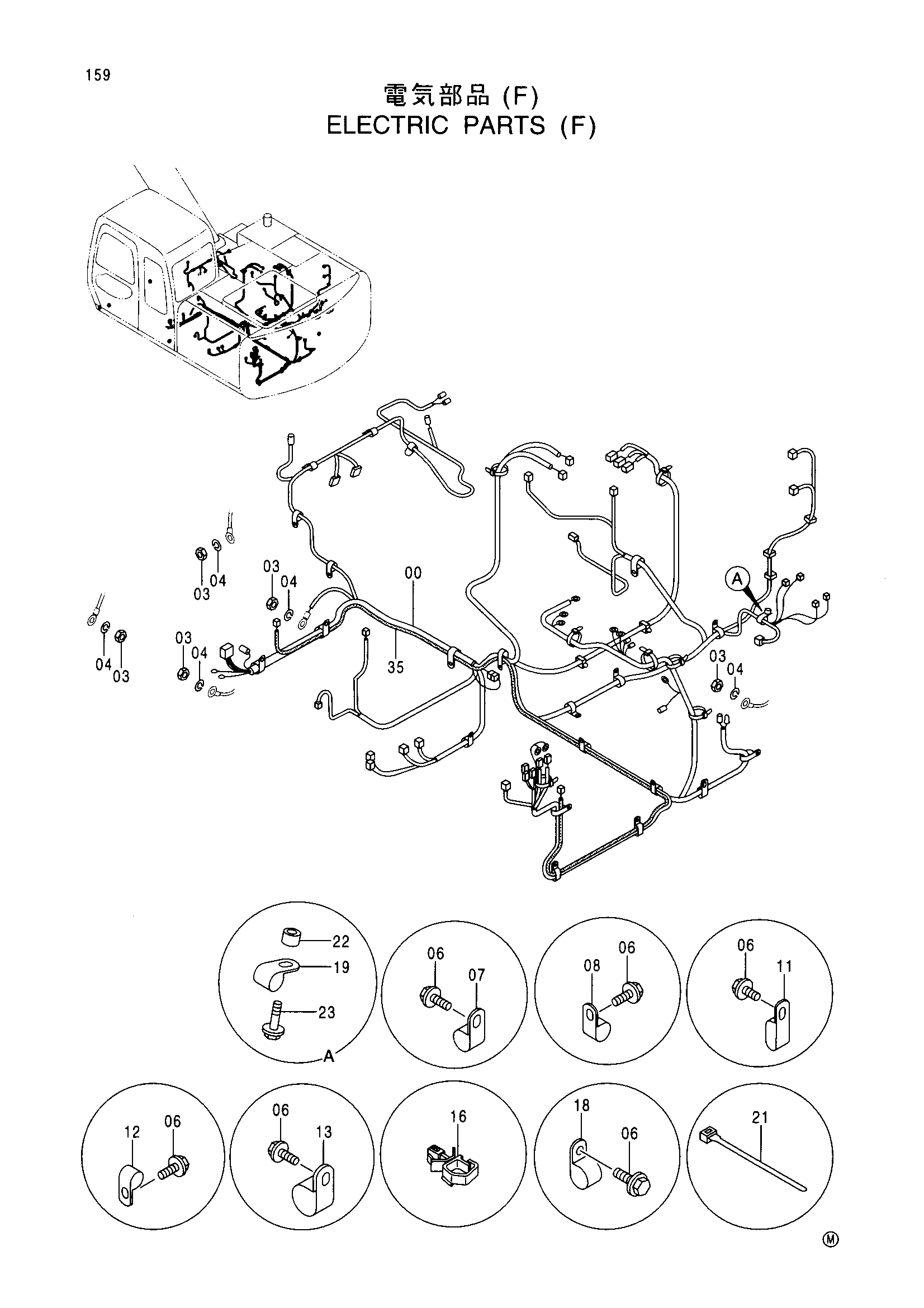

Заводская схема «Электрооборудование (F)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0002228 замена: 0002228 | Жгут проводов | 1 |
| 00 | 0002228 замена: 4416876 | Жгут проводов | 1 |
| 00 | 0003580 | Жгут проводов | 1 |
| 03 | J950010 | Гайка | 5 |
| 04 | A590910 | Пружинная шайба | 5 |
| 06 | J011020 | Болт с шайбой | 20 |
| 07 | 4190263 | Зажим (25) | 1 |
| 08 | 4190274 | Зажим (20) | 3 |
| 11 | 4190282 | Зажим (18) | 5 |
| 12 | 4190253 | Зажим (16) | 6 |
| 13 | 4190291 | Зажим (40) | 4 |
| 16 | 4336420 | Зажим | 7 |
| 18 | 4192035 | Зажим (28) | 1 |
| 19 | 4000860 | Зажим трубка | 1 |
| 21 | 4055312 | Ленточный зажим | 7 |
| 22 | 4300942 | Проставка | 1 |
| 23 | J010620 | Болт с шайбой | 1 |
| 35 | 4416876 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
