Гусеничная цепь (500G)(лубрикатед тип) — HITACHI EX150LC-5

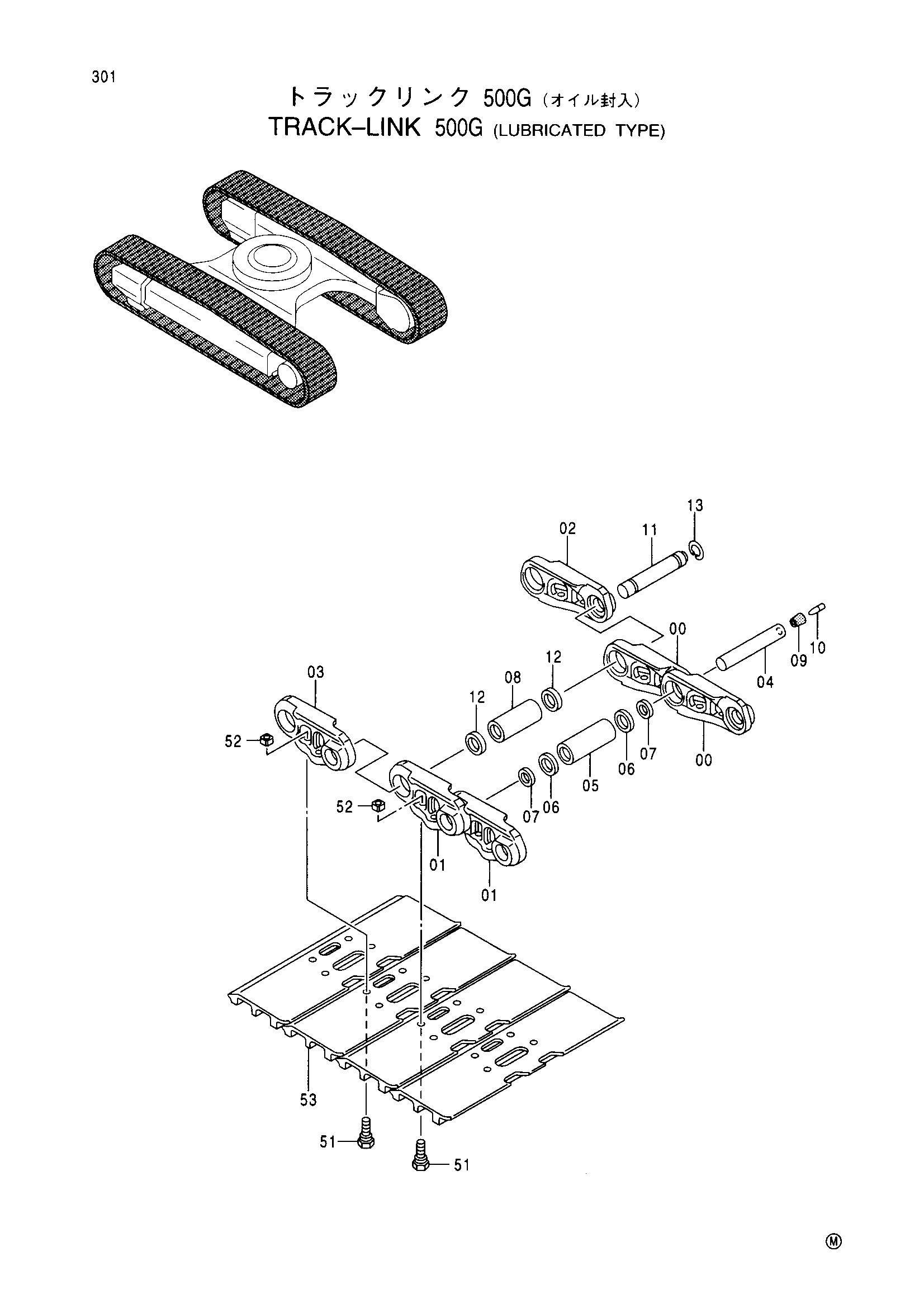

Заводская схема «Гусеничная цепь (500G)(лубрикатед тип)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9160087 | Гусеничная цепь в сборе | 2 | |
| 00 | 4384490 | Гусеничная цепь B | 42 |
| 00-13 | 9160088 | Гусеничная цепь в сборе | 1 |
| 01 | 4384491 | Гусеничная цепь B | 42 |
| 02 | 4345300 | Гусеничная цепь M | 1 |
| 03 | 1020007 | Гусеничная цепь B | 1 |
| 04 | 3075820 | Палец | 42 |
| 05 | 4369277 | Втулка | 42 |
| 06 | 4358606 | Пылезащитное уплотнение | 84 |
| 07 | 4369327 | Кольцо упорный | 84 |
| 08 | 4345302 | Соединительная втулка | 1 |
| 09 | 4369311 | Ограничитель резиновый | 42 |
| 10 | 4369310 | Пробка | 42 |
| 11 | 4267743 | Соединительный палец | 1 |
| 12 | 4379310 | Втулка | 2 |
| 13 | 4192666 | Кольцо | 1 |
| 51 | 4297905 | Болт башмак | 172 |
| 52 | 4247133 | Гайка | 172 |
| 53 | 2038825 | Башмак грунтозацеп | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
