STD. рукоять (2.6M) — HITACHI EX150LC-5

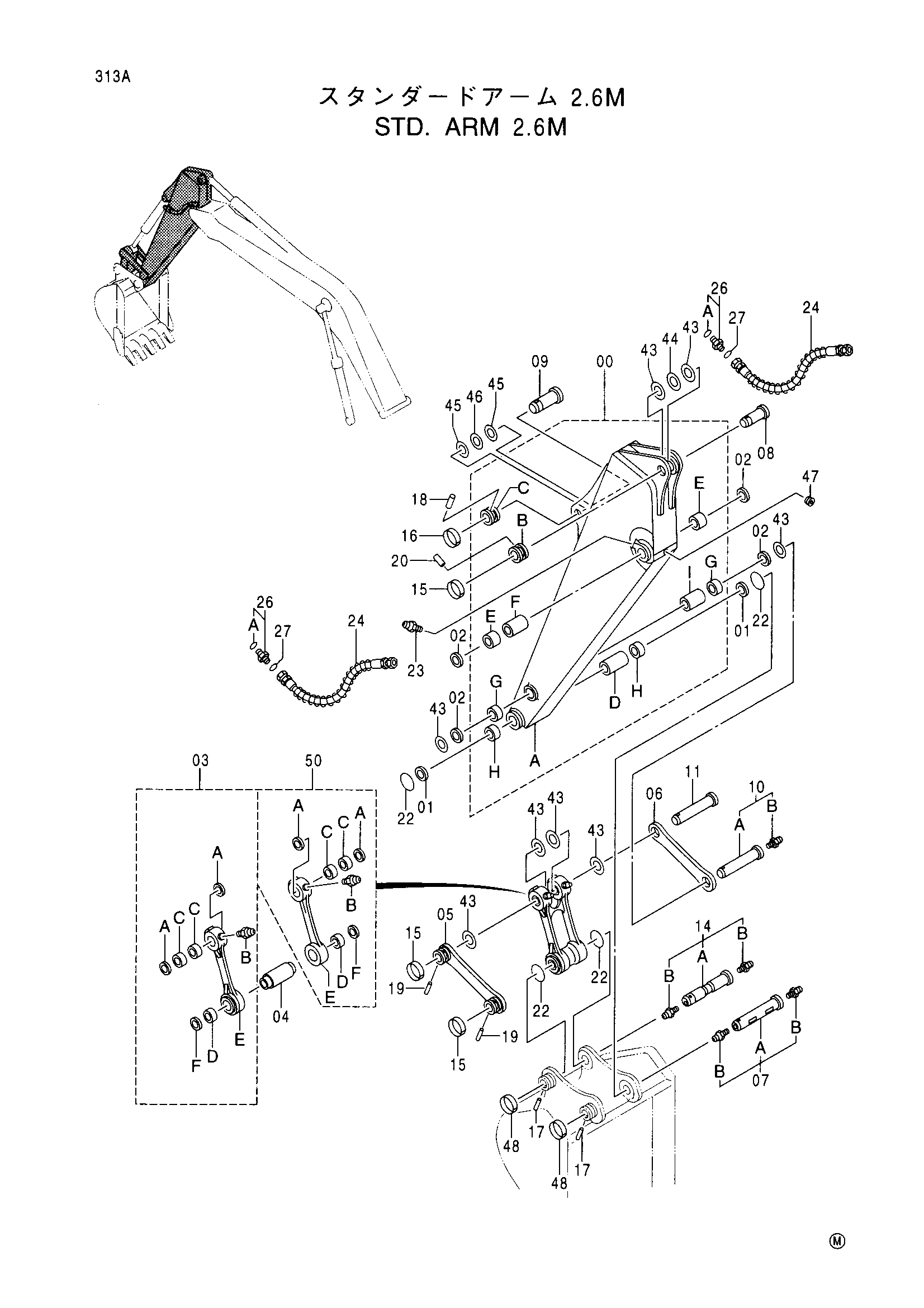

Заводская схема «STD. рукоять (2.6M)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015857 | Рукоять в сборе | 1 |
| 00A | 6015790 | Рукоять | 1 |
| 00B | 4197034 | Ограничитель | 1 |
| 00C | 4197033 | Ограничитель | 1 |
| 00D | 4341159 | Проставка | 1 |
| 00E | 3075026 | Втулка | 2 |
| 00F | 4368985 | Проставка | 1 |
| 00G | 4332286 | Втулка | 2 |
| 00H | 4332287 | Втулка | 2 |
| 00I | 4363407 | Проставка | 1 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 4 |
| 03 | 8066431 | Тяга (с втулка) | 1 |
| 03A | 4084578 | Пылезащитное уплотнение | 2 |
| 03B | J75481 | Пресс-маслёнка | 1 |
| 03C | 4352400 | Втулка | 2 |
| 03D | 4332287 | Втулка | 1 |
| 03E | 2039565 | Тяга | 1 |
| 03F | 4067902 | Пылезащитное уплотнение | 1 |
| 04 | 4154425 | Проставка | 1 |
| 05 | 8066438 | Тяга | 1 |
| 06 | 3076177 | Тяга | 1 |
| 07 | 9140206 замена: 9177324 | Палец | 1 |
| 07 | 9177324 | Палец | 1 |
| 07A | 3069518 замена: 3084524 | Палец | 1 |
| 07A | 3084524 | Палец | 1 |
| 07B | J75481 | Пресс-маслёнка | 2 |
| 08 | 3036970 | Палец | 1 |
| 09 | 3076168 | Палец | 1 |
| 10 | 9096918 | Палец | 1 |
| 10A | 3036971 | Палец | 1 |
| 10B | J75481 | Пресс-маслёнка | 1 |
| 11 | 3076262 | Палец | 1 |
| 14 | 9140207 замена: 9177325 | Палец | 1 |
| 14 | 9177325 | Палец | 1 |
| 14A | 3069520 замена: 3084525 | Палец | 1 |
| 14A | 3084525 | Палец | 1 |
| 14B | J75481 | Пресс-маслёнка | 2 |
| 15 | 4098716 | Кольцо | 3 |
| 16 | 4065688 | Кольцо | 1 |
| 17 | 4098713 | Палец | 2 |
| 18 | 4065689 | Палец | 1 |
| 19 | 4106307 | Палец | 2 |
| 20 | 4098717 | Палец | 1 |
| 22 | 4089028 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 4296268 | Шланг | 2 |
| 26 | 4189619 | Адаптер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 43 | 4366692 | Упорная пластина 1.0 | 8 |
| 44 | 4367410 | Упорная пластина 2.0 | 1 |
| 45 | 4366693 | Упорная пластина 1.0 | 2 |
| 46 | 4370472 | Упорная пластина 2.0 | 1 |
| 47 | 94-2021 | Пробка | 1 |
| 48 | 4098712 | Кольцо | 2 |
| 50 | 8066436 | Тяга (с втулка) | 1 |
| 50A | 4084578 | Пылезащитное уплотнение | 2 |
| 50B | J75481 | Пресс-маслёнка | 1 |
| 50C | 4352400 | Втулка | 2 |
| 50D | 4332287 | Втулка | 1 |
| 50E | 2039566 | Тяга | 1 |
| 50F | 4067902 | Пылезащитное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
