Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX150LC-5

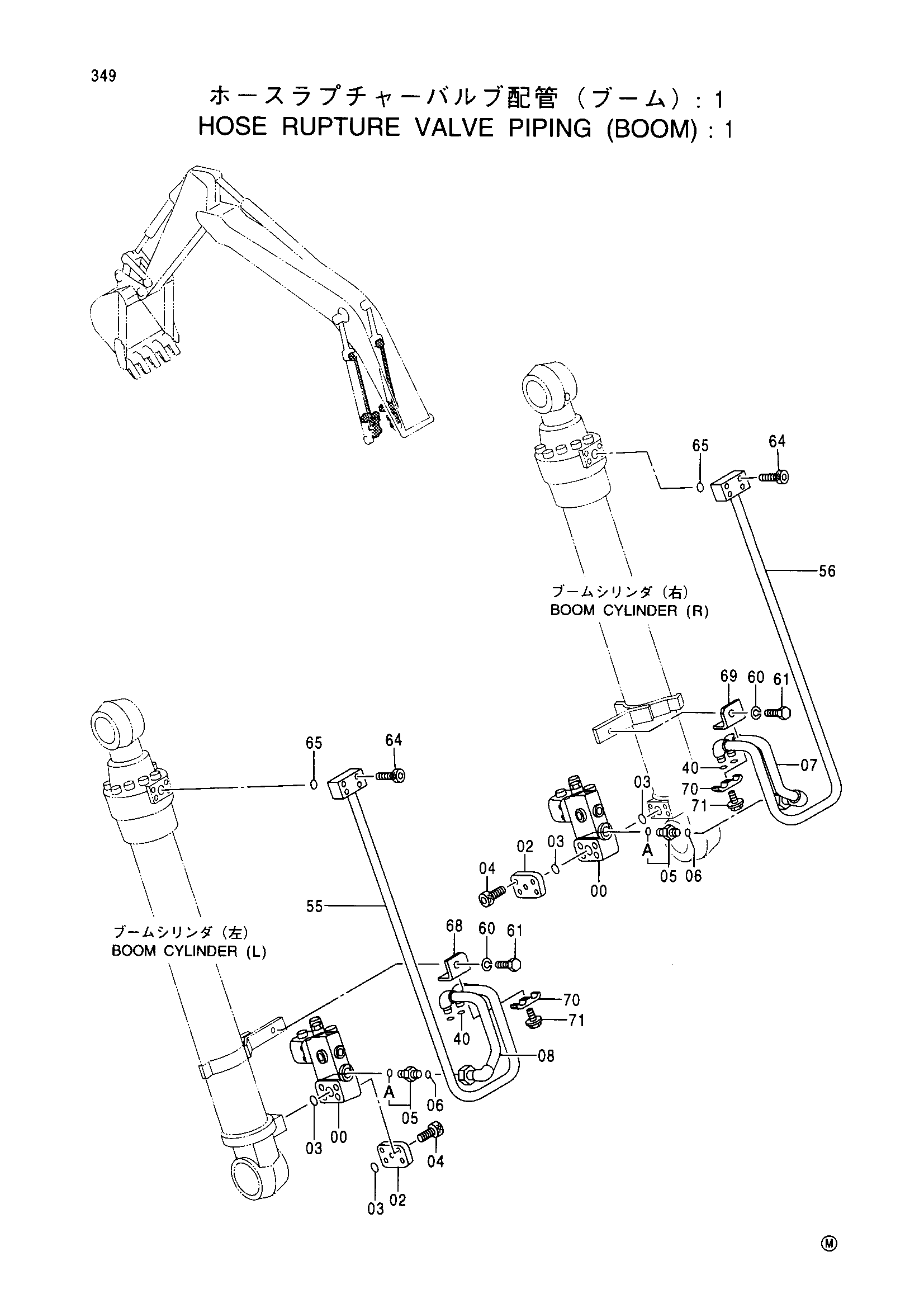

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4345286 | Удерживающий клапан | 2 |
| 02 | 4293167 | Фланец | 2 |
| 03 | A811030 | Уплотнительное кольцо | 4 |
| 04 | M341095 | Болт с внутренним шестигранником | 8 |
| 05 | 4189601 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 8070138 | Трубка | 1 |
| 08 | 8070142 | Трубка | 1 |
| 40 | 4187308 | Уплотнительное кольцо | 4 |
| 55 | 8070140 | Трубка | 1 |
| 56 | 8070141 | Трубка | 1 |
| 60 | A590914 | Пружинная шайба | 2 |
| 61 | J901435 | Болт | 2 |
| 64 | J781060 | Болт с внутренним шестигранником | 8 |
| 65 | A811030 | Уплотнительное кольцо | 2 |
| 68 | 9749138 | Кронштейн | 1 |
| 69 | 9749139 | Кронштейн | 1 |
| 70 | 4189859 | Хомут трубки | 2 |
| 71 | J011260 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
