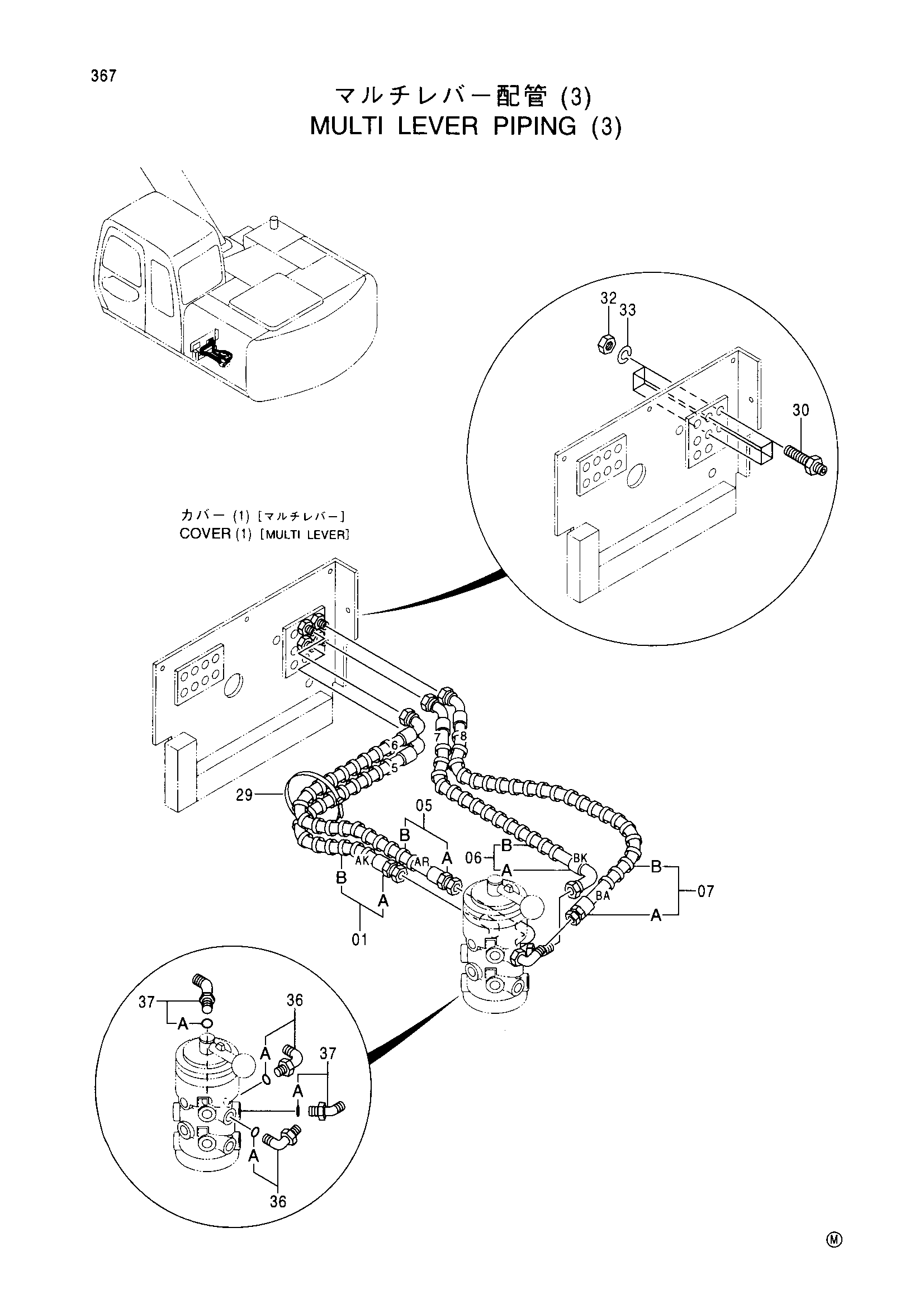

Многофункциональный рычаг трубопроводы (3) — HITACHI EX150LC-5
Заводская схема «Многофункциональный рычаг трубопроводы (3)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9160037 | Шланг-в сборе | 1 |
| 01A | 4384370 | Шланг (5, AK) | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 05 | 9160038 | Шланг-в сборе | 1 |
| 05A | 4384371 | Шланг (6, AR) | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 9160039 | Шланг-в сборе | 1 |
| 06A | 4384372 | Шланг (7, BK) | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 07 | 9160040 | Шланг-в сборе | 1 |
| 07A | 4384373 | Шланг (8, BA) | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 29 | 4121859 | Ленточный зажим | 1 |
| 30 | 4202532 | Адаптер | 4 |
| 32 | 4202531 | Гайка | 4 |
| 33 | A590914 | Пружинная шайба | 4 |
| 36 | 4154671 | Угловой штуцер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4190244 | Угловой штуцер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
