Гидроцилиндр рукояти — HITACHI EX150LC-5

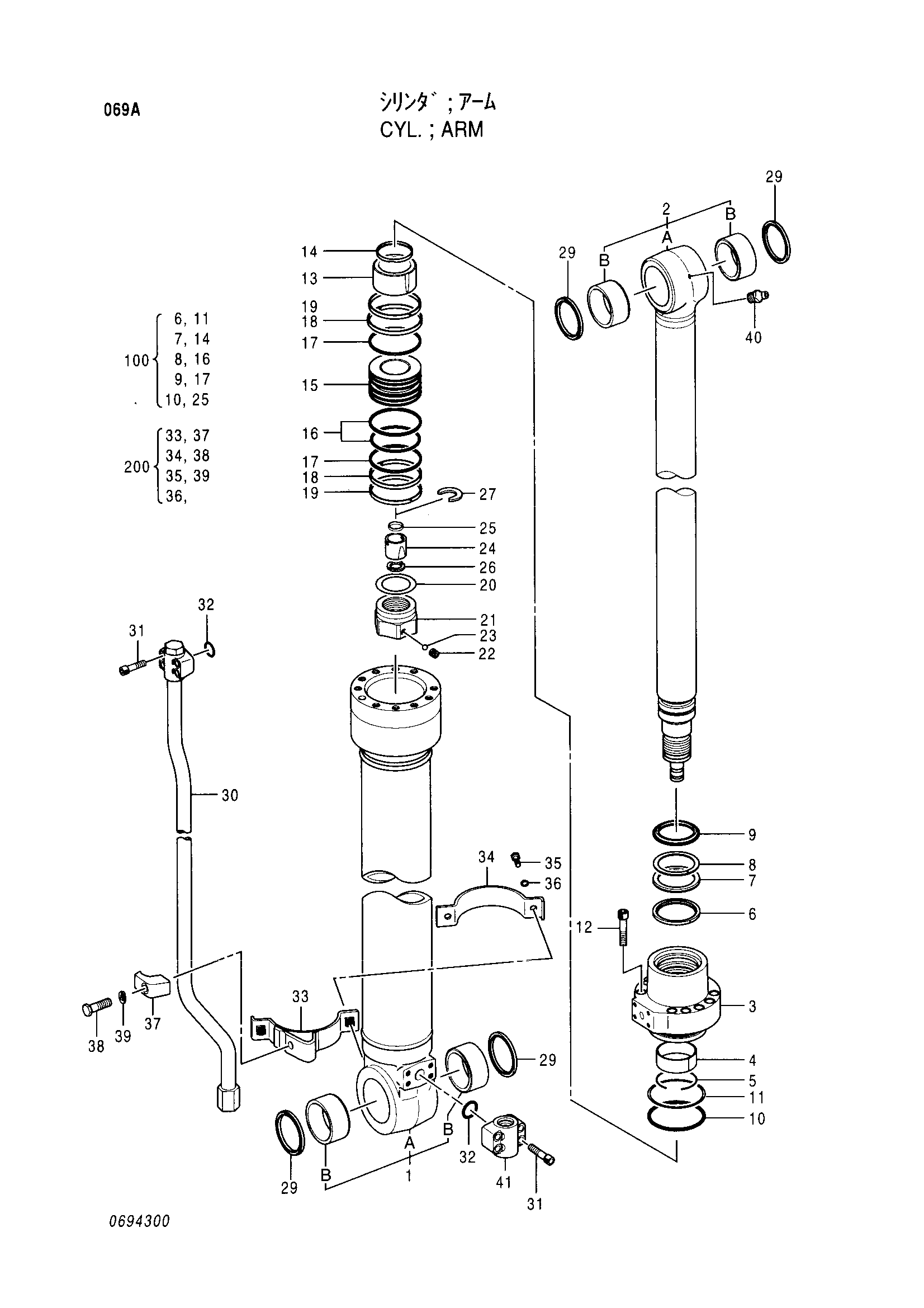

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4370784	Гидроцилиндр рукояти	1
1	0694301	Труба гидроцилиндра в сборе	1
1B	4352400	Втулка пальца	2
2	0694302	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	0686403	Головка гидроцилиндра	1
4	0309004	Втулка	1
5	0208304	Стопорное кольцо	1
6	0409704	Кольцо	1
7	0208305	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811110	Уплотнительное кольцо	1
11	0310904	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	10
13	0409706	Амортизирующий подшипник	1
14	0667205	Уплотнение амортизатор	1
15	0686404	Поршень	1
16	0225614	Уплотнительное кольцо	1
17	0496605	Опорное кольцо	2
18	0686405	Направляющее кольцо	2
19	0310908	Кольцо	2
20	0309013	Регулировочная шайба	1
21	0667207	Гайка	1
22	0309011	Винт	1
23	0111707	Стальной шарик	1
24	0409913	Амортизирующий подшипник	1
25	0667411	Уплотнение амортизатор	1
26	0409915	Ограничитель	2
27	0686406	Стопорное кольцо	1
29	0408810	Грязесъёмное кольцо	4
30	0694303	Трубка	1
31	0309019	Болт с внутренним шестигранником	8
32	4506430	Уплотнительное кольцо	2
33	0686408	Лента	1
34	0686409	Лента	1
35	0408815	Болт	2
36	0325913	Шайба	2
37	0309021	Держатель	1
38	0667013	Болт	1
39	0208516	Пружинная шайба	1
40	J75481	Пресс-маслёнка	1
41	0409016	Соединение	1
100	4389720	Комплект уплотнений	1
200	0686410	Комплект лента	1
