Отопитель трубопроводы — HITACHI EX150LC-5

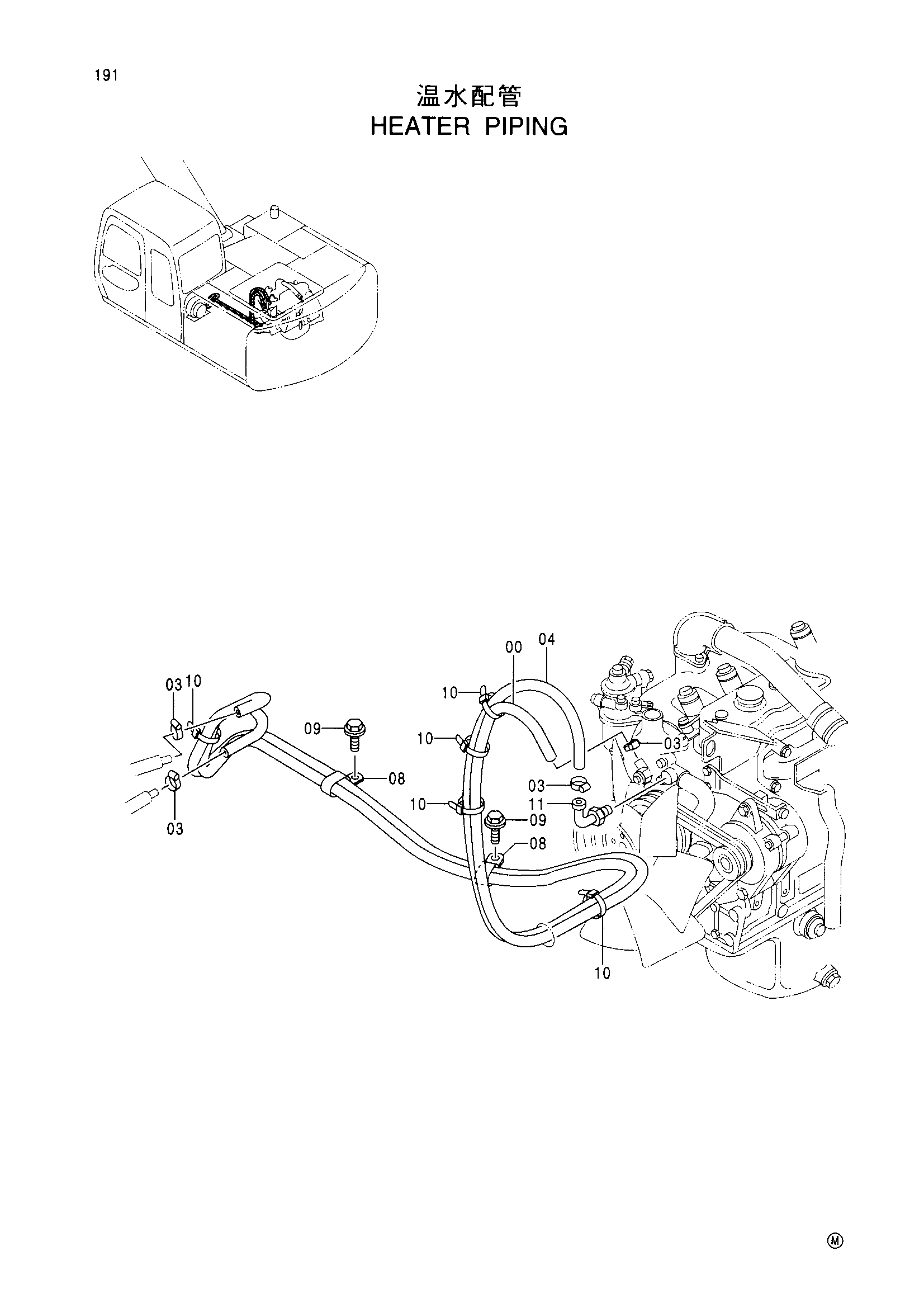

Заводская схема «Отопитель трубопроводы» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4369307	Водяной шланг	1
03	4514699	Хомут шланга	4
04	4369308	Водяной шланг	1
08	4192034	Зажим	2
09	J011020	Болт с шайбой	2
10	4055312	Ленточный зажим	5
11	9745899	Соединение трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
