Многофункциональный рычаг трубопроводы (5) — HITACHI EX150LC-5

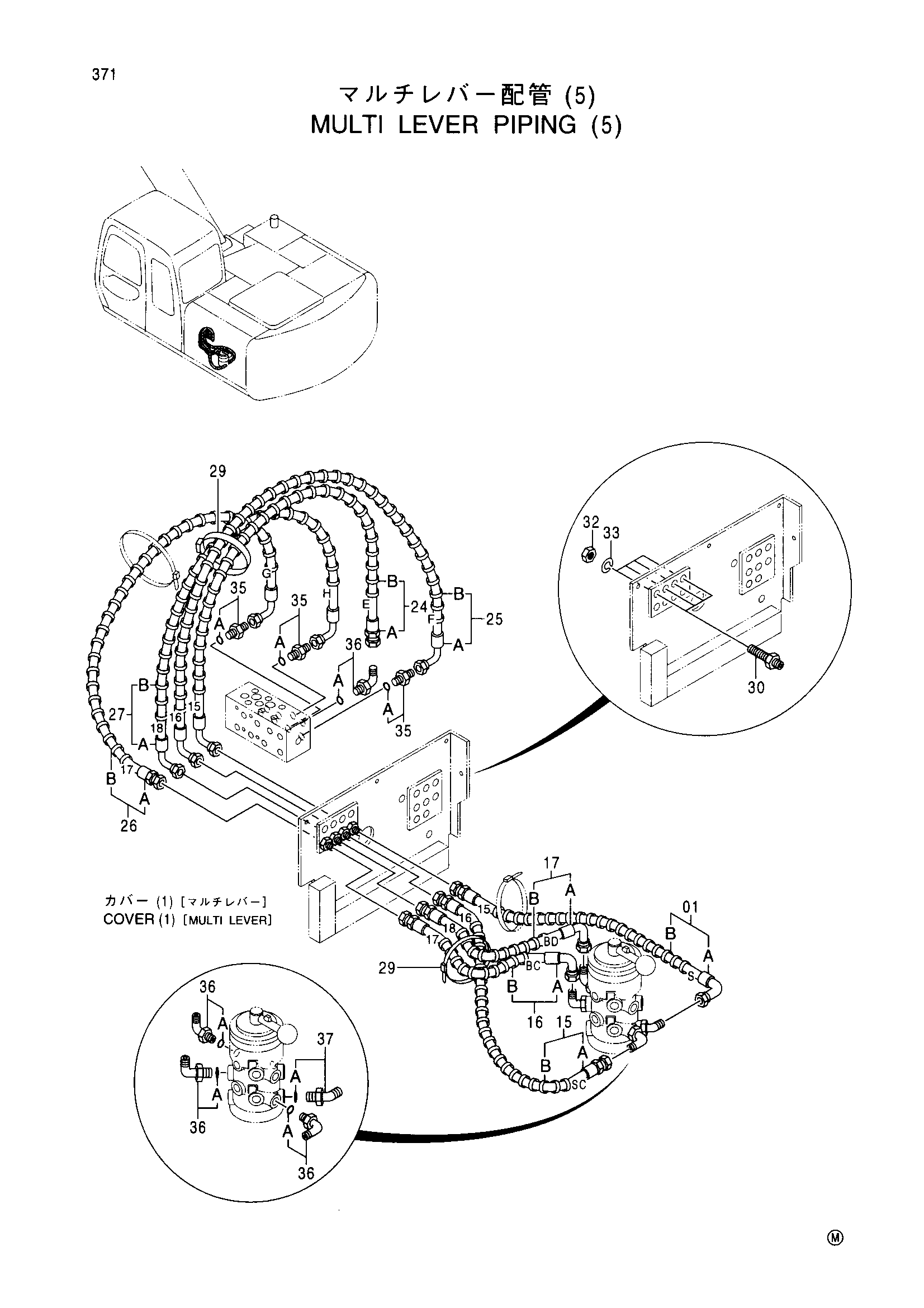

Заводская схема «Многофункциональный рычаг трубопроводы (5)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9160203 | Шланг-в сборе | 1 |
| 01A | 4384503 | Шланг (15, S) | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 15 | 9160204 | Шланг-в сборе | 1 |
| 15A | 4384504 | Шланг (16, SC) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | 9160205 | Шланг-в сборе | 1 |
| 16A | 4384505 | Шланг (17, BC) | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 9160206 | Шланг-в сборе | 1 |
| 17A | 4384506 | Шланг (18, BD) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 24 | 9160222 | Шланг-в сборе | 1 |
| 24A | 4384550 | Шланг (15, E) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | 9160223 | Шланг-в сборе | 1 |
| 25A | 4384551 | Шланг (16, F) | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 26 | 9160224 | Шланг-в сборе | 1 |
| 26A | 4384552 | Шланг (17, G) | 1 |
| 27 | 9160225 | Шланг-в сборе | 1 |
| 27A | 4384553 | Шланг (18, H) | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 29 | 4121859 | Ленточный зажим | 2 |
| 30 | 4202532 | Адаптер | 4 |
| 32 | 4202531 | Гайка | 4 |
| 33 | A590914 | Пружинная шайба | 4 |
| 35 | 4200466 | Адаптер | 3 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4154671 | Угловой штуцер | 4 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4190244 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
