Топливоподкачивающий насос <выбор> — HITACHI EX150LC-5

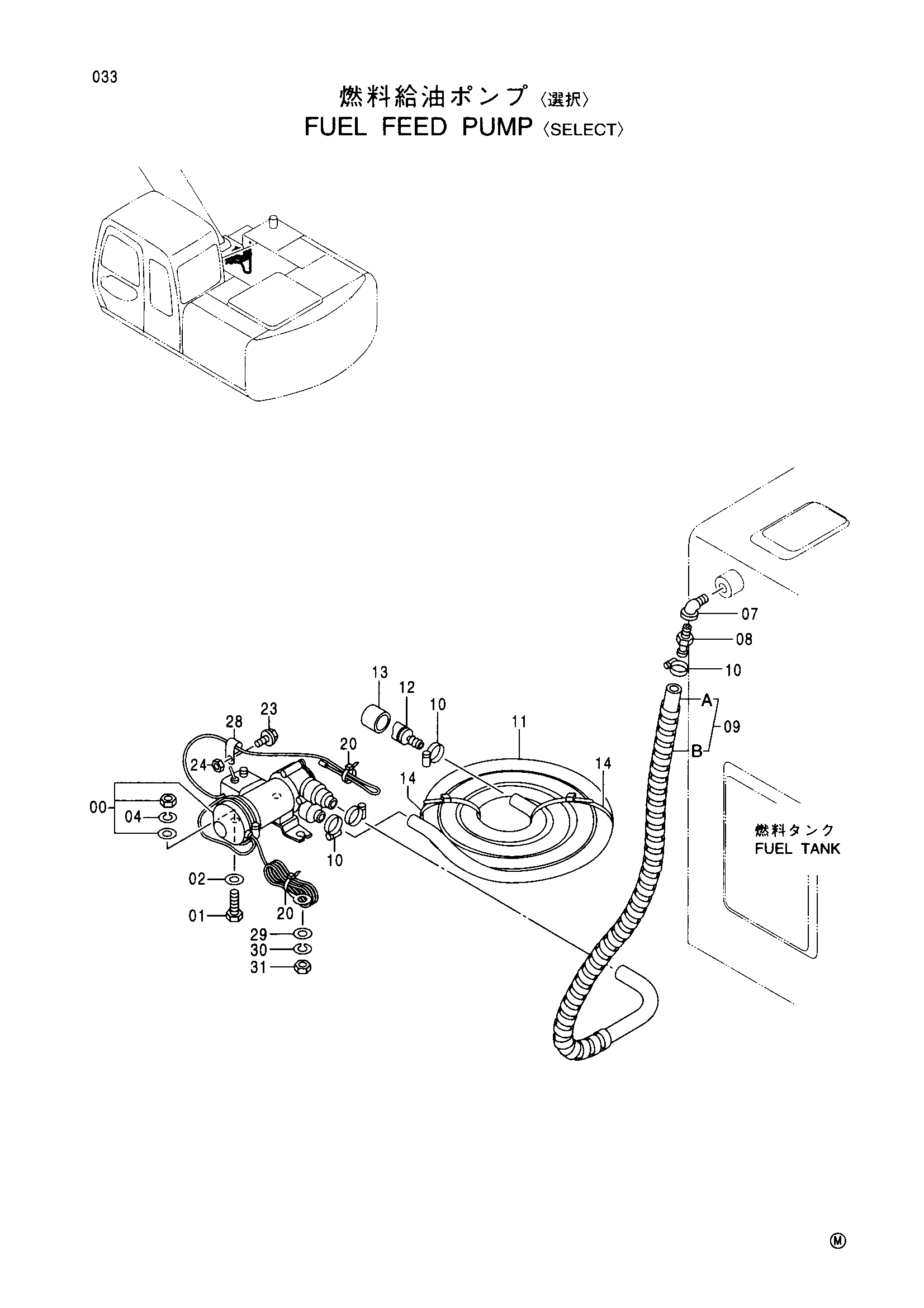

Заводская схема «Топливоподкачивающий насос <выбор>» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291162 | Насос | 1 |
| 01 | J900835 | Болт | 3 |
| 02 | A590108 | Плоская шайба | 3 |
| 04 | A590908 | Пружинная шайба | 3 |
| 07 | 94-0632 | Угловой штуцер | 1 |
| 08 | 4004589 | Соединение | 1 |
| 09 | 9162916 | Шланг в сборе | 1 |
| 09A | 4164874 | Виниловый шланг | 1 |
| 09B | 4044420 | Защитный кожух | 2 |
| 10 | 4504367 | Хомут шланга | 4 |
| 11 | 4164875 | Виниловый шланг | 1 |
| 12 | 4103527 | Сетчатый фильтр | 1 |
| 13 | 4507650 | Сетчатый фильтр | 1 |
| 14 | 4055312 | Ленточный зажим | 2 |
| 20 | 4055311 | Ленточный зажим | 2 |
| 23 | J021020 | Болт с шайбой | 1 |
| 24 | J950010 | Гайка | 1 |
| 28 | 4190271 | Зажим | 1 |
| 29 | A590106 | Плоская шайба | 1 |
| 30 | A590906 | Пружинная шайба | 1 |
| 31 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
