Рама — HITACHI EX150LC-5

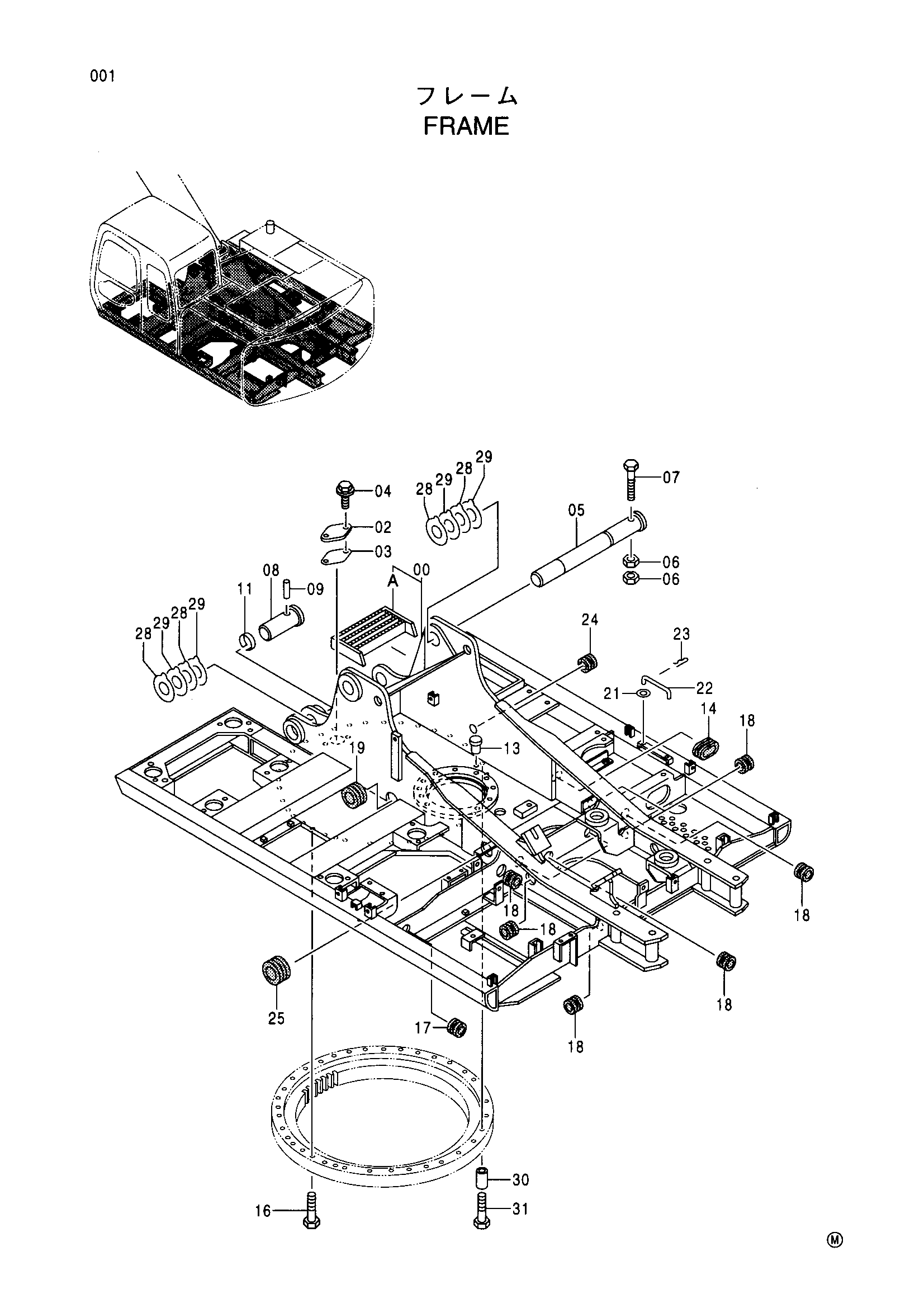

Заводская схема «Рама» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005453 | Рама основной | 1 |
| 00A | 8060798 | Ступень | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 05 | 3054740 | Палец | 1 |
| 06 | J950020 | Гайка | 2 |
| 07 | 4342146 | Болт | 1 |
| 08 | 3075754 | Палец | 2 |
| 09 | 4109669 | Палец | 2 |
| 11 | 4098712 | Кольцо | 2 |
| 13 | 4334971 | Установочный штифт | 3 |
| 13 | 4334971 | Установочный штифт | 3 |
| 14 | 4276794 | Резиновая втулка | 2 |
| 16 | 4385612 | Болт | 33 |
| 16 | 4385612 | Болт | 34 |
| 16 | 4385612 | Болт | 33 |
| 16 | 4385612 | Болт | 34 |
| 17 | 4201995 | Резиновая втулка | 1 |
| 17 | 4201995 | Резиновая втулка | 1 |
| 18 | 4509404 | Резиновая втулка | 9 |
| 19 | 4190960 | Резиновая втулка | 1 |
| 21 | A590108 | Плоская шайба | 2 |
| 22 | 4341788 | Стойка | 1 |
| 23 | 4022697 | Стопорный палец | 1 |
| 24 | 4221018 | Резиновая втулка | 1 |
| 25 | 4221019 | Резиновая втулка | 1 |
| 28 | 4361179 | Упорная пластина 1.0 | 6 |
| 29 | 4361604 | Упорная пластина 2.0 | 6 |
| 30 | 4386335 | Проставка | 1 |
| 30 | 4386335 | Проставка | 1 |
| 31 | 4385611 | Болт | 1 |
| 31 | 4385611 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
