Пилотный трубопроводы (9) — HITACHI EX150LC-5

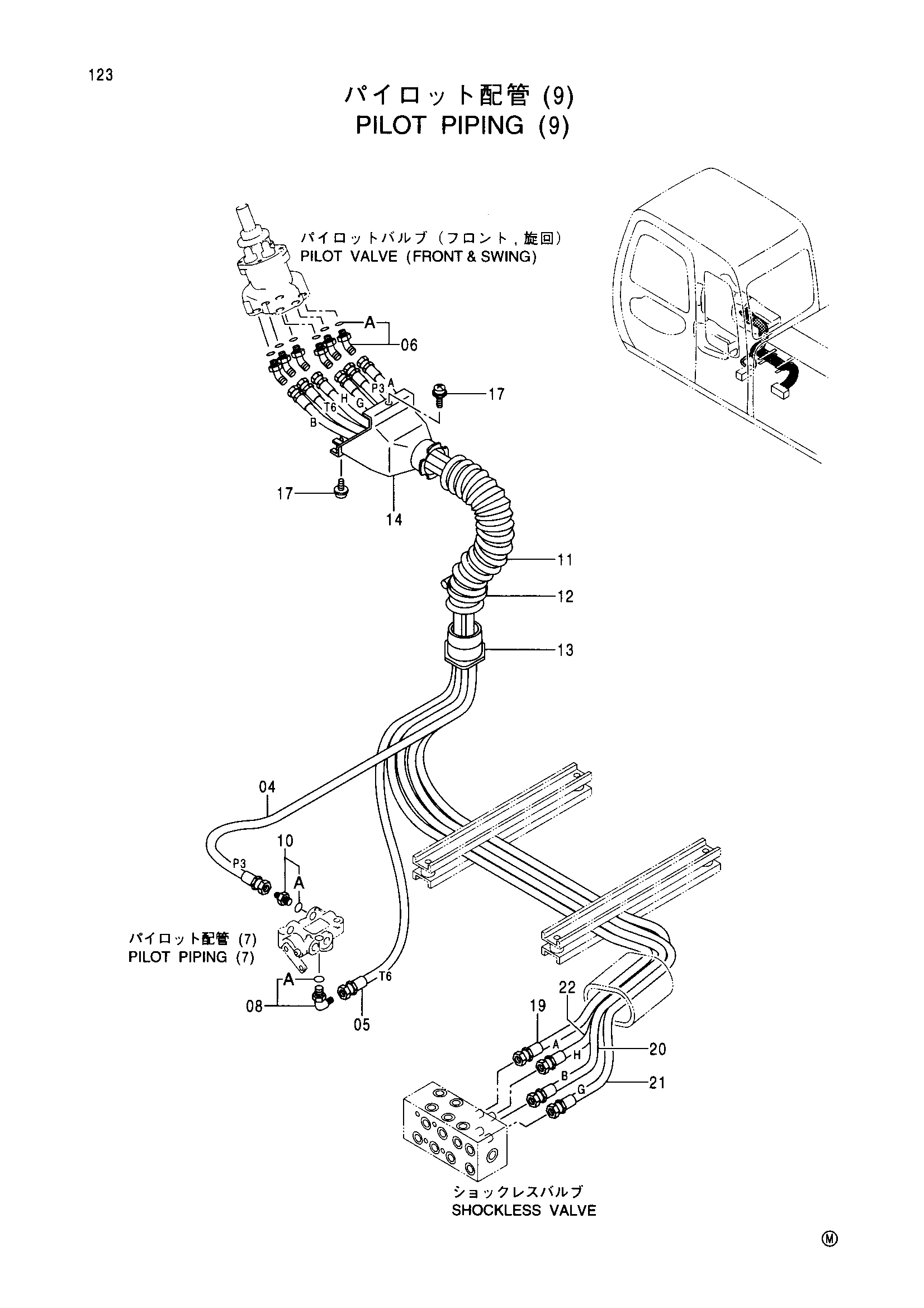

Заводская схема «Пилотный трубопроводы (9)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4333395 | Шланг (P3) | 1 |
| 05 | 4333580 | Шланг (T6) | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4261938 | Фильтр | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4351175 | Шланг | 1 |
| 12 | 4351774 | Хомут провод | 1 |
| 13 | 3079728 | Втулка | 1 |
| 14 | 3072745 | Крышка | 1 |
| 17 | J460620 | Винт с шайбой | 2 |
| 19 | 4382702 | Шланг (A) | 1 |
| 20 | 4373566 | Шланг (B) | 1 |
| 21 | 4354370 | Шланг (G) | 1 |
| 22 | 4354371 | Шланг (H) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
