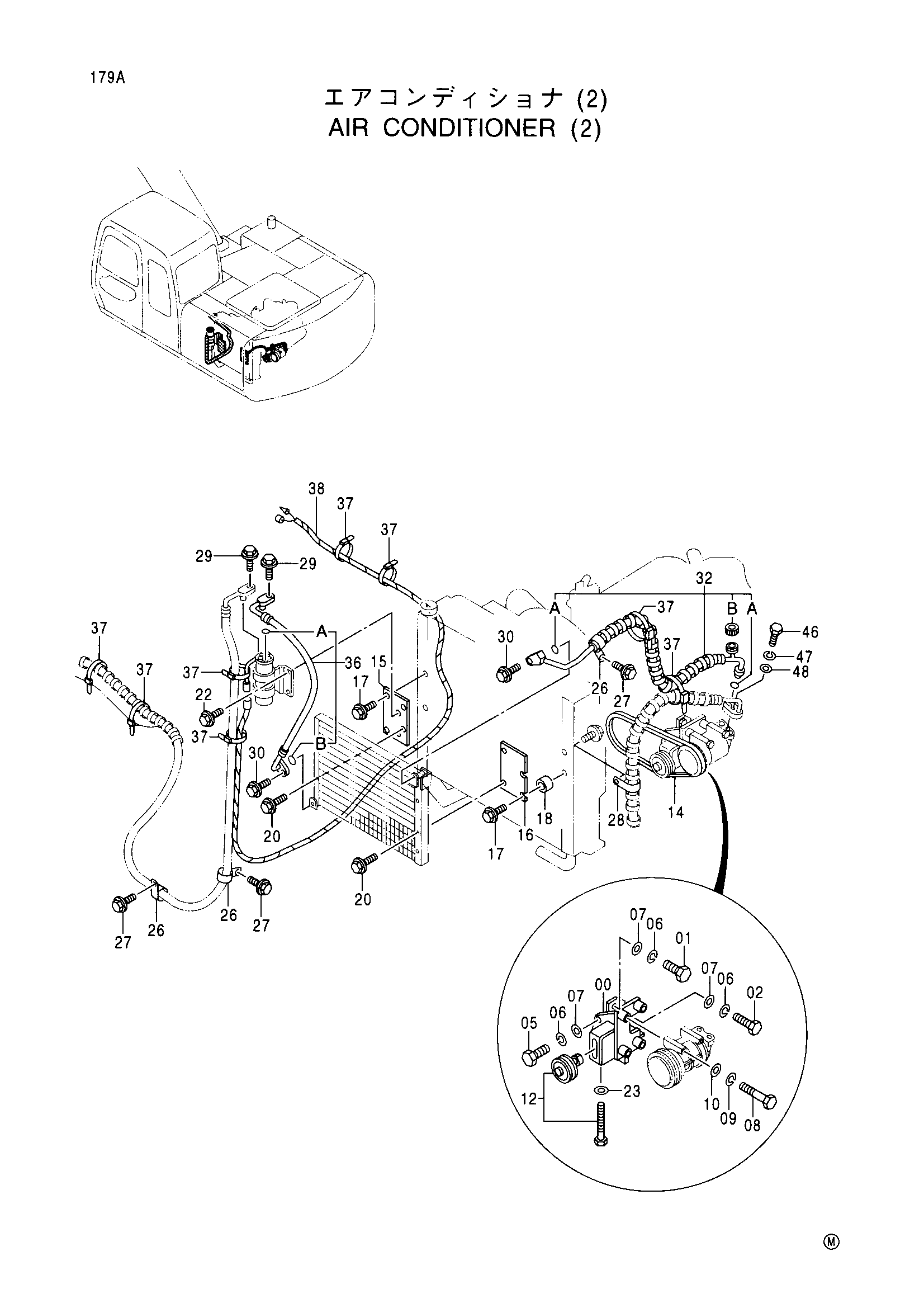

Кондиционер (2) — HITACHI EX150LC-5
Заводская схема «Кондиционер (2)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029749 | Кронштейн | 1 |
| 00 | 7029789 замена: 7029749 | Кронштейн | 1 |
| 00 | 7029789 замена: M111036 | Кронштейн | 1 |
| 01 | M111028 | Болт | 2 |
| 02 | M111056 | Болт | 2 |
| 05 | M111030 | Болт | 2 |
| 05 | M111036 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 6 |
| 07 | A590110 | Плоская шайба | 6 |
| 08 | J900806 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 10 | A590108 | Плоская шайба | 4 |
| 12 | 4346770 | Шкив | 1 |
| 14 | 4285670 | Ремень V | 1 |
| 15 | 9743979 | Кронштейн | 1 |
| 16 | 9743978 | Кронштейн | 1 |
| 17 | J020835 | Болт с шайбой | 4 |
| 18 | 4346032 | Проставка | 2 |
| 20 | J020850 | Болт с шайбой | 4 |
| 22 | J020816 | Болт с шайбой | 2 |
| 23 | A590108 | Плоская шайба | 1 |
| 26 | 4190277 | Зажим | 3 |
| 27 | J011020 | Болт с шайбой | 3 |
| 28 | 4190264 | Зажим | 1 |
| 29 | J020630 | Болт с шайбой | 2 |
| 30 | J020830 | Болт с шайбой | 2 |
| 32 | 4345159 | Шланг | 1 |
| 32 | 4413130 | Шланг | 1 |
| 32A | 4370246 | Уплотнительное кольцо | 2 |
| 32A | 4421946 | Уплотнительное кольцо | 2 |
| 32B | 4370247 | Колпачок | 1 |
| 36 | 4361845 | Шланг | 1 |
| 36 | 4413131 | Шланг | 1 |
| 36A | 4370248 | Уплотнительное кольцо | 1 |
| 36A | 4422000 | Уплотнительное кольцо | 1 |
| 36B | 4370246 | Уплотнительное кольцо | 1 |
| 36B | 4421946 | Уплотнительное кольцо | 1 |
| 37 | 4055312 | Ленточный зажим | 10 |
| 38 | 4367225 | Жгут проводов | 1 |
| 46 | M111040 | Болт | 1 |
| 47 | A590910 | Пружинная шайба | 1 |
| 48 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
