Основной трубопроводы (2) — HITACHI EX150LC-5

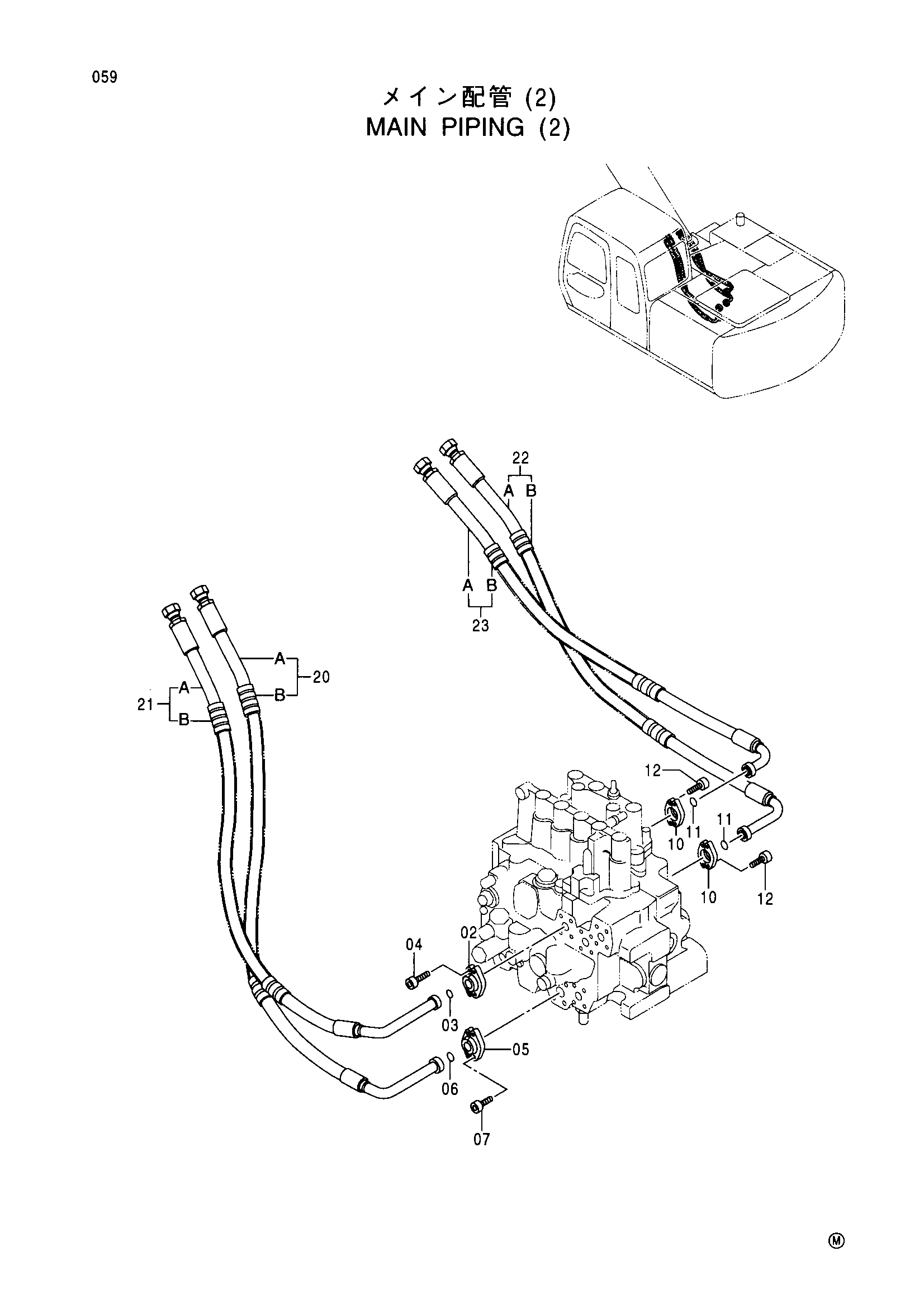

Заводская схема «Основной трубопроводы (2)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | 4510167 | Уплотнительное кольцо | 1 |
| 04 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 986910 | Разъёмный фланец | 2 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 4510173 | Разъёмный фланец | 4 |
| 11 | 4510167 | Уплотнительное кольцо | 2 |
| 12 | J780825 | Болт с внутренним шестигранником | 8 |
| 20 | 9160516 | Шланг в сборе | 1 |
| 20A | 4385207 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 2 |
| 21 | 9160517 | Шланг в сборе | 1 |
| 21A | 4385202 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 2 |
| 22 | 9160518 | Шланг в сборе | 1 |
| 22A | 4368804 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 2 |
| 23 | 9160519 | Шланг в сборе | 1 |
| 23A | 4385203 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
