Пилотный трубопроводы (8)(JIS левер-тйпе) — HITACHI EX150LC-5

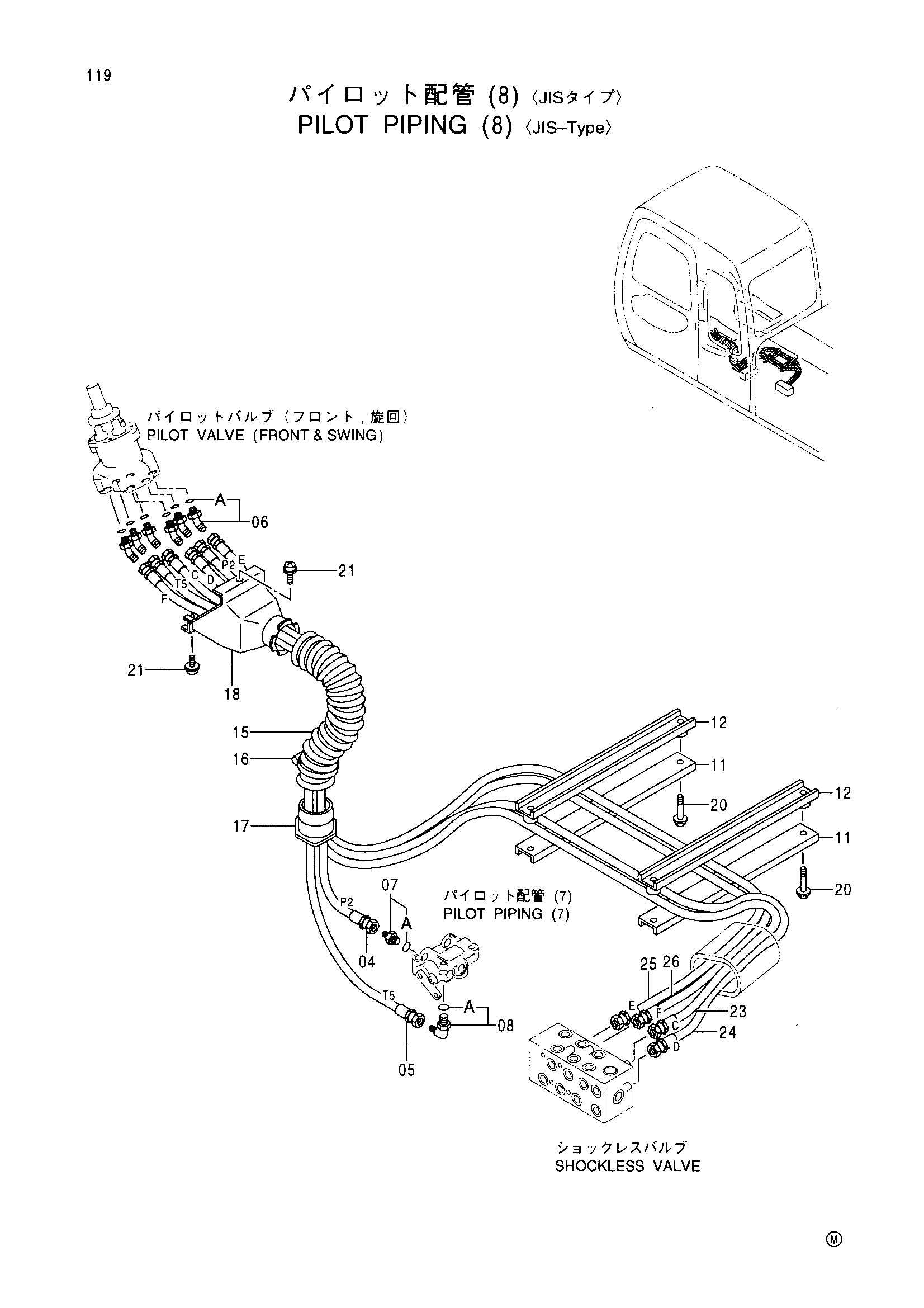

Заводская схема «Пилотный трубопроводы (8)(JIS левер-тйпе)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4333394 | Шланг (P2) | 1 |
| 05 | 4333397 | Шланг (T5) | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4341877 | Хомут шланга | 2 |
| 12 | 9743671 | Хомут шланга | 2 |
| 15 | 4351175 | Шланг | 1 |
| 16 | 4351774 | Хомут провод | 1 |
| 17 | 3079728 | Втулка | 1 |
| 18 | 3072745 | Крышка | 1 |
| 20 | J021040 | Болт с шайбой | 4 |
| 21 | J460620 | Винт с шайбой | 2 |
| 23 | 4299086 | Шланг (C) | 1 |
| 24 | 4287097 | Шланг (D) | 1 |
| 25 | 4373558 | Шланг (E) | 1 |
| 26 | 4318046 | Шланг (F) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
