Электрооборудование (B) — HITACHI EX150LC-5

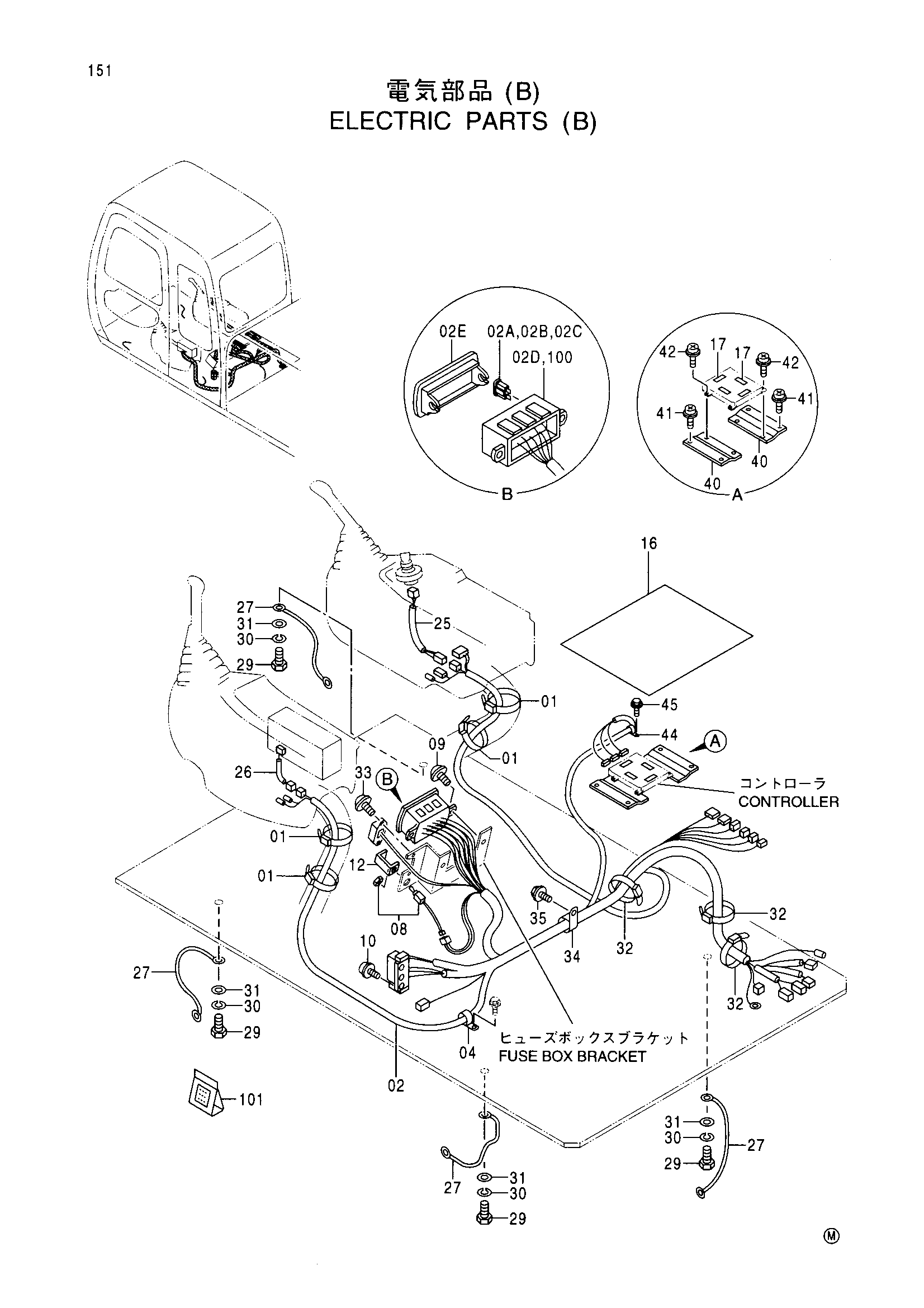

Заводская схема «Электрооборудование (B)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 4 |
| 02 | 0002023 | Жгут проводов | 1 |
| 02A | 4349781 | Короб предохранитель | 1 |
| 02B | 4374940 | Крышка | 1 |
| 02C | 4195593 | Предохранитель (5A) | 9 |
| 02D | 4195594 | Предохранитель (10A) | 8 |
| 02E | 4195596 | Предохранитель (20A) | 2 |
| 04 | 4190275 | Зажим | 1 |
| 08 | 4359384 | Выключатель | 1 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 2 |
| 12 | 4367375 | Кронштейн | 1 |
| 16 | 3075379 | Крышка контроллер | 1 |
| 17 | 4365396 | Лента | 4 |
| 25 | 4277927 | Жгут проводов | 1 |
| 26 | 2037304 | Жгут проводов провод (радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов | 4 |
| 29 | J901016 | Болт | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | A590110 | Плоская шайба | 4 |
| 32 | 4055312 | Ленточный зажим | 3 |
| 33 | J460310 | Винт с шайбой | 2 |
| 34 | 4190265 | Зажим | 1 |
| 35 | J021025 | Болт с шайбой | 1 |
| 40 | 9745785 | Кронштейн | 2 |
| 41 | J450616 | Винт с шайбой | 4 |
| 42 | J460625 | Винт с шайбой | 4 |
| 44 | 4289217 | Зажим трубка | 1 |
| 45 | J020616 | Болт с шайбой | 1 |
| 100 | 4421250 | Короб предохранитель (предохранитель короб и клемма комплект) | 1 |
| 101 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
