Топливные трубопроводы — HITACHI EX150LC-5

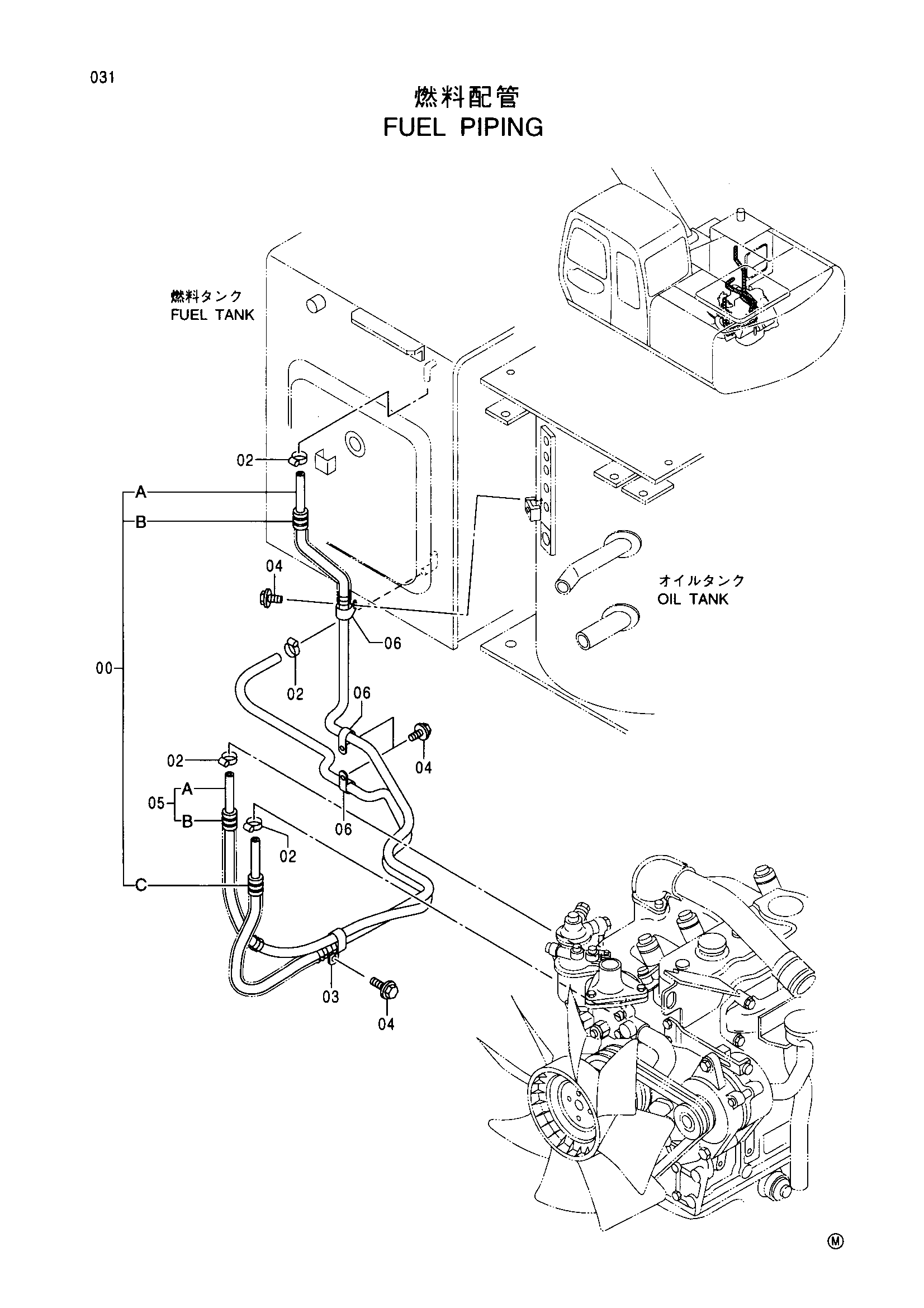

Заводская схема «Топливные трубопроводы» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9150965	Топливный шланг	1
00A	4351116	Топливный шланг	1
00B	4189715	Трубка	1
00C	4351211	Трубка	1
02	4514700	Зажим шланг	4
03	4192034	Зажим	1
04	J011020	Болт с шайбой	4
05	9150966	Топливный шланг	1
05A	4332701	Топливный шланг	1
05B	4351211	Трубка	1
06	4190263	Зажим	3

Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
