060: Электрооборудование управления двигателем — HITACHI EX150LC-5

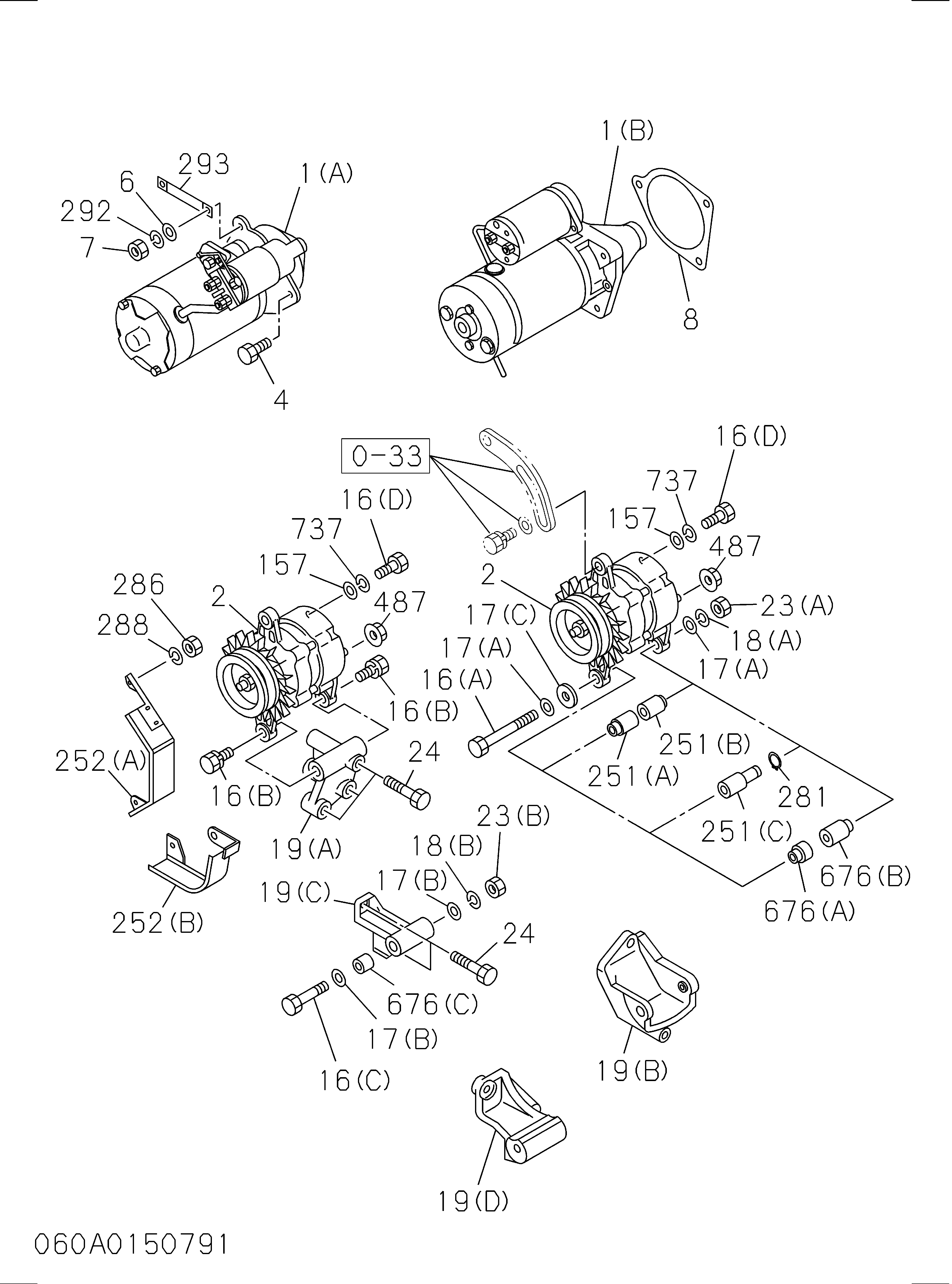

Заводская схема «060: Электрооборудование управления двигателем» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8970298637 | Стартер в сборе | 1 |
| 001(A) | 8972251991 | Стартер в сборе | 1 |
| 002 | 8970466950 | Генератор в сборе | 1 |
| 002 | 1812004710 | Генератор в сборе | 1 |
| 002 | 1812005308 | Генератор в сборе | 1 |
| 006 | 9091605120 | Шайба PL, стартер | 1 |
| 006 | 0916105120 | Шайба PL, стартер | 1 |
| 007 | 9991104120 | Гайка стартер | 2 |
| 007 | 0911105120 | Гайка стартер | 2 |
| 016(C) | 1090001331 | Болт генератор | 1 |
| 017(B) | 9091605140 | Шайба PL, генератор | 2 |
| 017(B) | 0916105140 | Шайба PL, генератор | 2 |
| 018(B) | 9091505140 | Шайба LK, генератор | 1 |
| 019(C) | 8970324991 | Кронштейн генератор | 1 |
| 023(B) | 9991104140 | Гайка генератор | 1 |
| 023(B) | 0911602140 | Гайка генератор | 1 |
| 023(B) | 0911802140 | Гайка генератор | 1 |
| 024 | 0500410250 | Болт генератор кронштейн | 1 |
| 024 | 0500410350 | Болт генератор кронштейн | 3 |
| 024 | 0280810250 | Болт генератор кронштейн | 1 |
| 024 | 0280810350 | Болт генератор кронштейн | 3 |
| 024 | 0280510250 | Болт генератор кронштейн | 1 |
| 024 | 0280510350 | Болт генератор кронштейн | 3 |
| 089 | 8971256011 | Выключатель над подогрев предупреждение | 1 |
| 292 | 9091505120 | Шайба LK, стартер | 2 |
| 292 | 0915105120 | Шайба LK, стартер | 2 |
| 293 | 9829315110 | Трос стартер масса | 1 |
| 293 | 8971805560 | Трос стартер масса | 1 |
| 676(C) | 8944749260 | Деталь дист, генератор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
