Пилотный трубопроводы (1) — HITACHI EX150LC-5

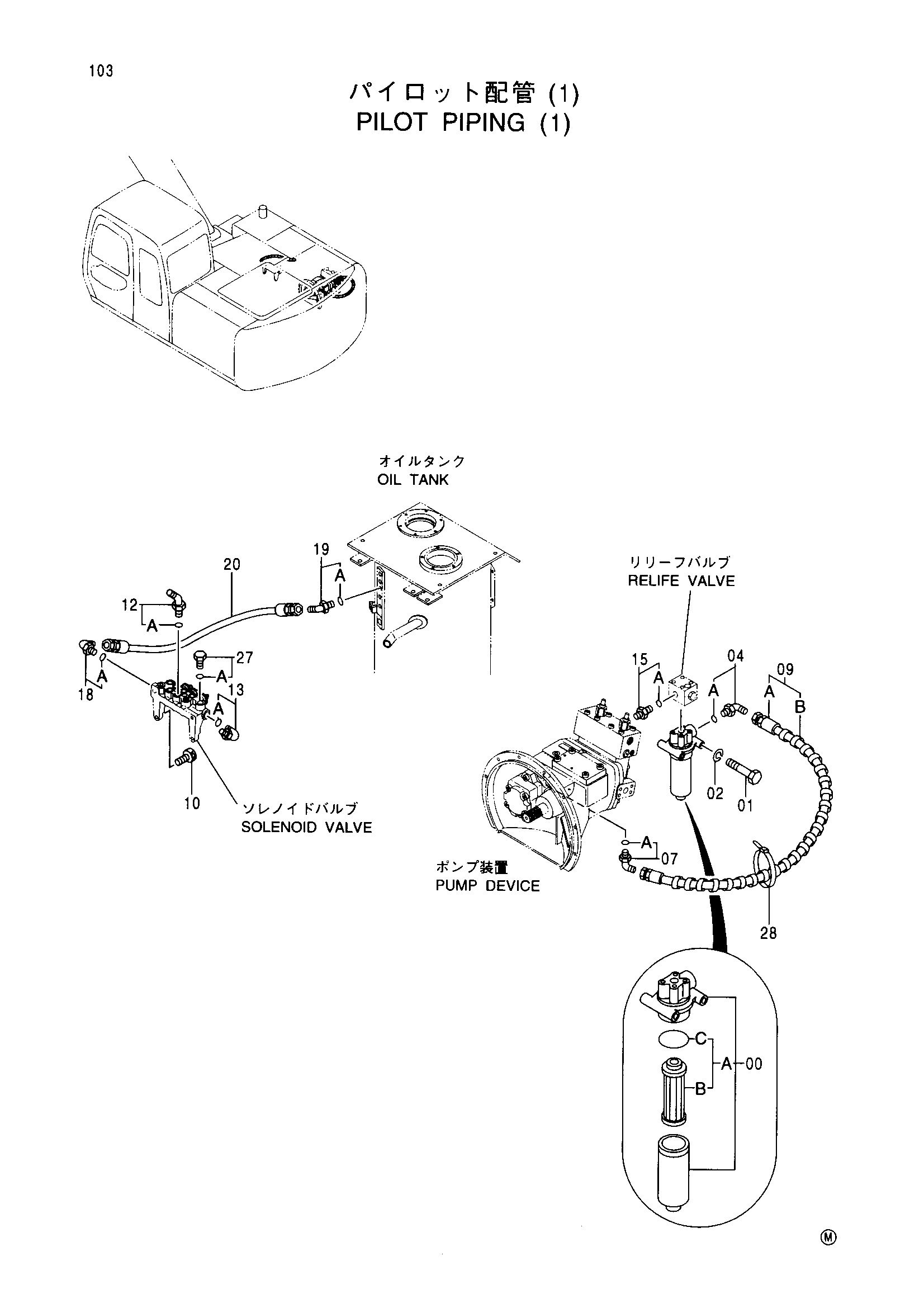

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330227 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 01 | J901004 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 04 | 4154672 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4219345 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9159112 | Шланг в сборе | 1 |
| 09A | 4382703 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | J781030 | Болт с внутренним шестигранником | 2 |
| 12 | 4200472 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4154671 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200469 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4154671 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4289364 | Шланг | 1 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
