Трансмиссия — HITACHI EX150LC-5

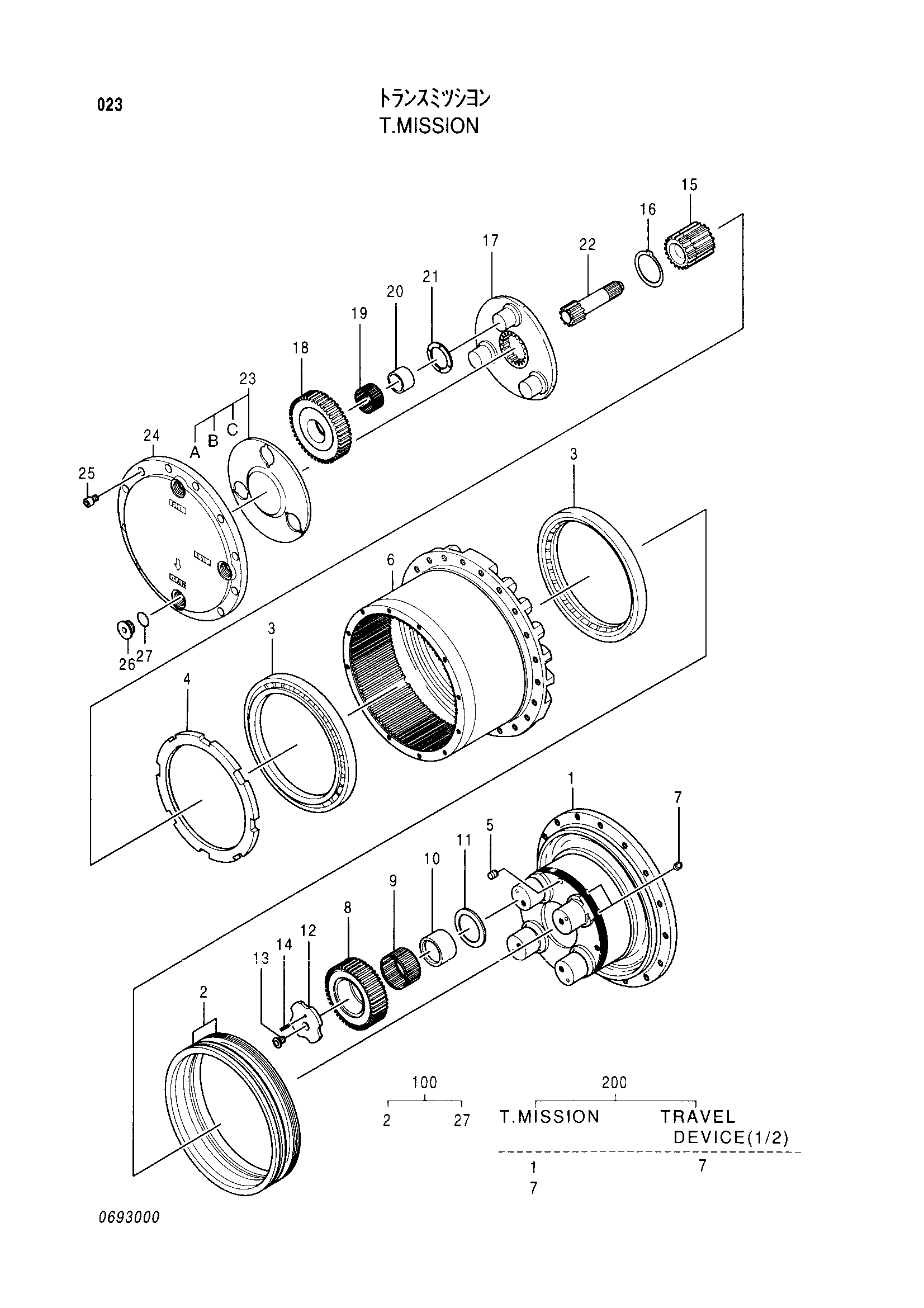

Заводская схема «Трансмиссия» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4389722 | Трансмиссия | 1 | |
| 2 | 0693001 | Уплотнение | 1 |
| 3 | 0693002 | Подшипник | 2 |
| 4 | 0693003 | Гайка | 1 |
| 5 | 0397804 | Пробка | 4 |
| 8 | 0693004 | Планетарная шестерня | 4 |
| 9 | 0693005 | Игольчатый подшипник | 4 |
| 10 | 0693006 | Внутреннее кольцо подшипника | 4 |
| 11 | 0692508 | Упорная шайба | 4 |
| 12 | 0693007 | Упорная пластина | 4 |
| 13 | 0693008 | Винт | 4 |
| 14 | 4051262 | Пружинный штифт | 4 |
| 15 | 0693009 | Солнечная шестерня | 1 |
| 16 | 0693010 | Стопорное кольцо | 1 |
| 17 | 0693011 | Держатель | 1 |
| 18 | 0693012 | Планетарная шестерня | 3 |
| 19 | 0397806 | Ролик | 3 |
| 20 | 0693013 | Внутреннее кольцо подшипника | 3 |
| 21 | 0693014 | Упорная шайба | 3 |
| 22 | 0693015 | Шестерня привод | 1 |
| 23 | 0693016 | Упорная пластина в сборе | 1 |
| 24 | 0693017 | Крышка | 1 |
| 25 | 0693018 | Болт | 12 |
| 26 | 0693019 | Пробка | 3 |
| 27 | 4506424 | Уплотнительное кольцо | 3 |
| 100 | 4402987 | Комплект уплотнений | 1 |
| 200 | 4402933 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
