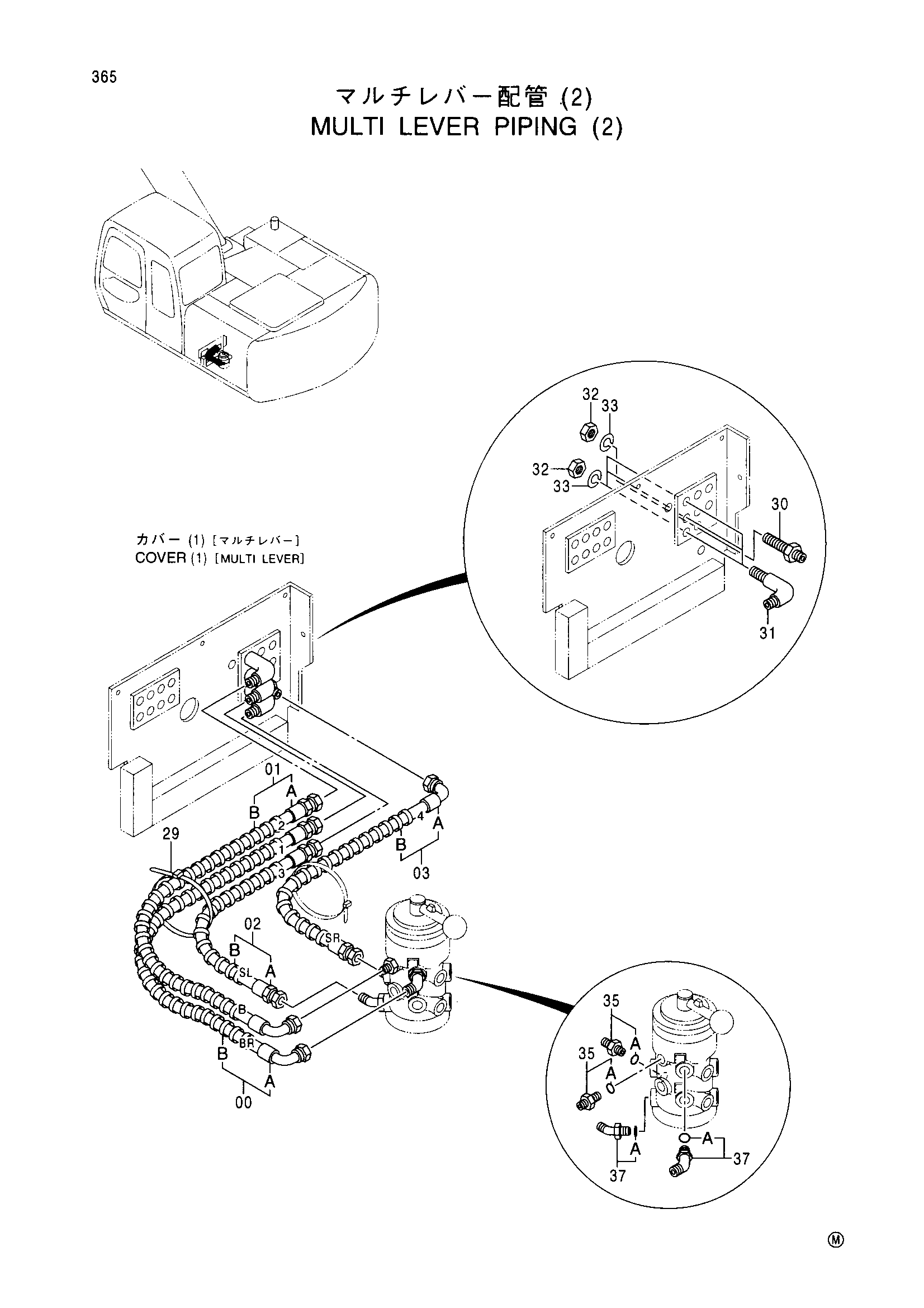

Многофункциональный рычаг трубопроводы (2) — HITACHI EX150LC-5
Заводская схема «Многофункциональный рычаг трубопроводы (2)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9160033 | Шланг-в сборе | 1 |
| 00A | 4384366 | Шланг (1, BR) | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | 9160034 | Шланг-в сборе | 1 |
| 01A | 4384367 | Шланг (2, B) | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | 9160035 | Шланг-в сборе | 1 |
| 02A | 4384368 | Шланг (3, SL) | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 03 | 9160036 | Шланг-в сборе | 1 |
| 03A | 4384369 | Шланг (4, SR) | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 29 | 4121859 | Ленточный зажим | 1 |
| 30 | 4202532 | Адаптер | 1 |
| 31 | 4285863 | Угловой штуцер | 3 |
| 32 | 4202531 | Гайка | 4 |
| 33 | A590914 | Пружинная шайба | 4 |
| 35 | 4200466 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4190244 | Угловой штуцер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
