Стрела — HITACHI EX150LC-5

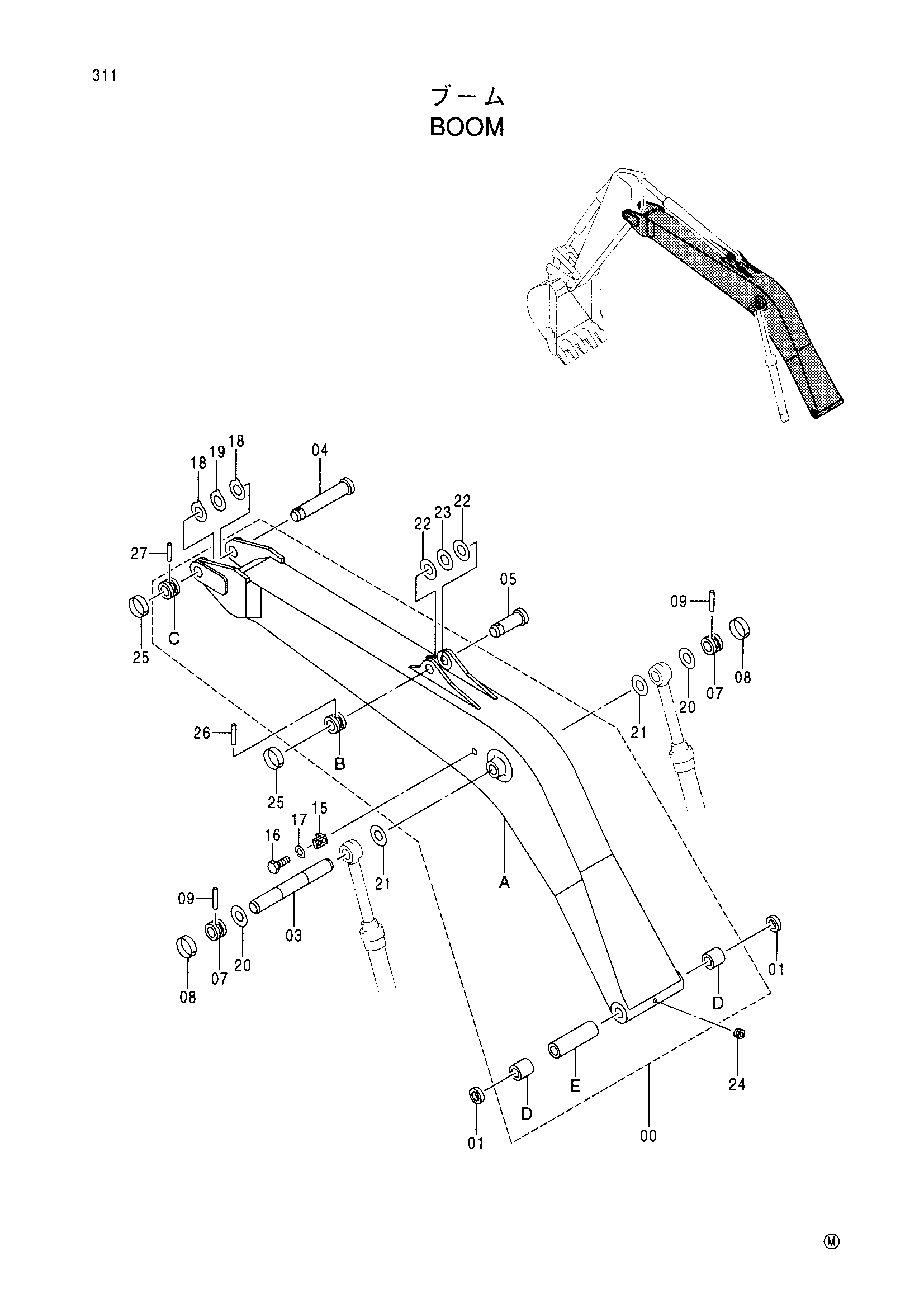

Заводская схема «Стрела» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031641 | Стрела в сборе | 1 |
| 00A | 5004986 | Стрела | 1 |
| 00B | 4197034 | Ограничитель | 1 |
| 00C | 4276106 | Ограничитель | 1 |
| 00D | 3072697 | Втулка | 2 |
| 00E | 4368987 | Проставка | 1 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 03 | 3076251 | Палец | 1 |
| 04 | 3037279 | Палец | 1 |
| 05 | 3036970 | Палец | 1 |
| 07 | 4197035 | Ограничитель | 2 |
| 08 | 4098712 | Кольцо | 2 |
| 09 | 4098713 | Палец | 2 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 18 | 4361293 | Упорная пластина 1.0 | 2 |
| 19 | 4361294 | Упорная пластина 2.0 | 1 |
| 20 | 4361607 | Упорная пластина 1.0 | 4 |
| 21 | 4366691 | Упорная пластина 1.0 | 2 |
| 22 | 4366692 | Упорная пластина 1.0 | 2 |
| 23 | 4367410 | Упорная пластина 2.0 | 1 |
| 24 | 94-2023 | Пробка | 1 |
| 25 | 4098716 | Кольцо | 2 |
| 26 | 4098717 | Палец | 1 |
| 27 | 4106307 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
