Напорный трубопроводы — HITACHI EX150LC-5

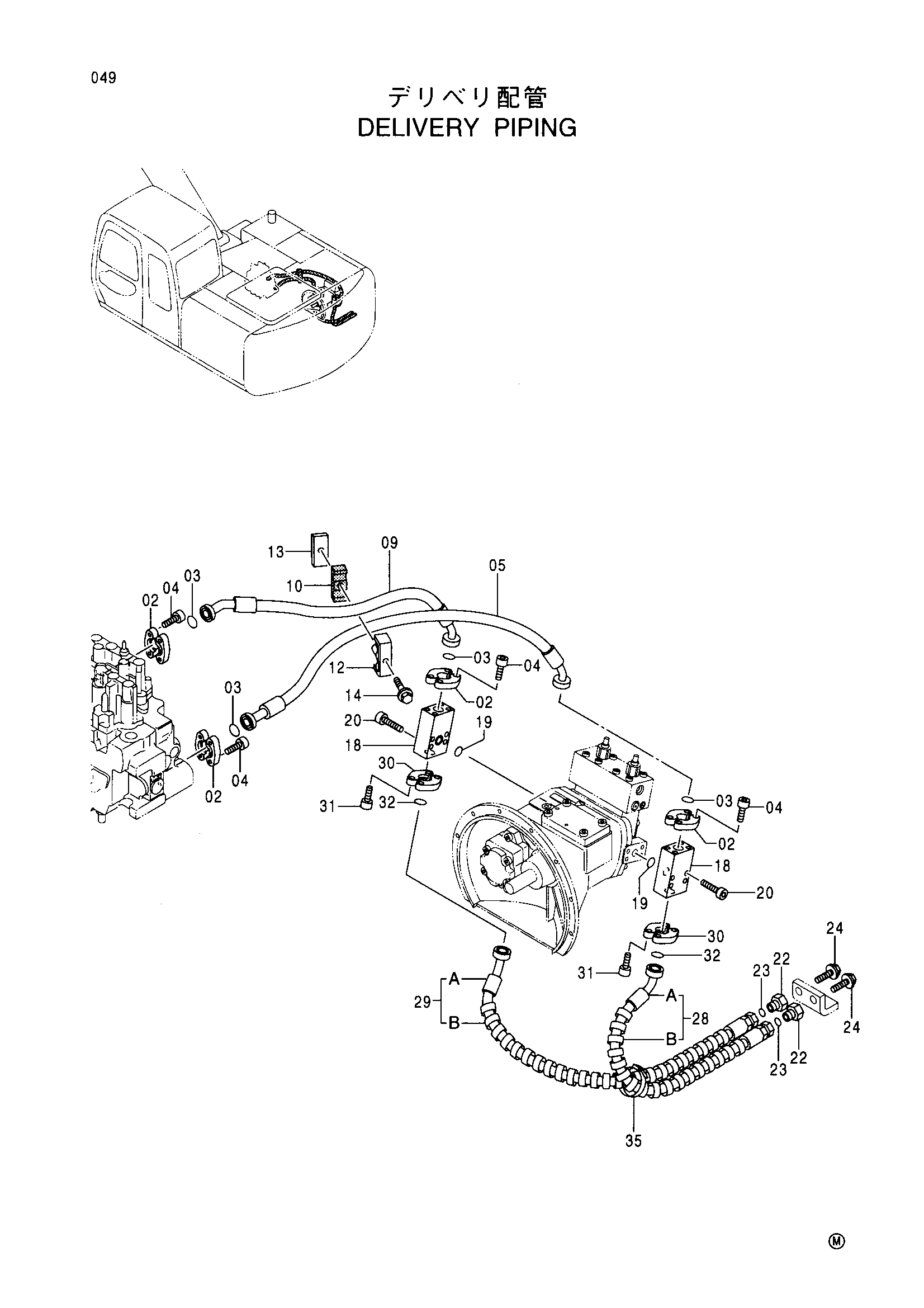

Заводская схема «Напорный трубопроводы» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4506459 | Разъёмный фланец | 8 |
| 03 | 971489 | Уплотнительное кольцо | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | J781035 | Болт с внутренним шестигранником | 16 |
| 05 | 4388078 замена: 4393090 | Шланг | 1 |
| 05 | 4393090 | Шланг | 1 |
| 09 | 4388185 | Шланг | 1 |
| 10 | 3072291 | Резиновая прокладка | 1 |
| 12 | 8062021 | Хомут | 1 |
| 13 | 9738975 | Хомут | 1 |
| 14 | J011270 замена: J011275 | Болт с шайбой | 1 |
| 14 | J011275 | Болт с шайбой | 1 |
| 18 | 2041282 замена: 2044340 | Блок | 2 |
| 18 | 2041282 замена: J781080 | Блок | 2 |
| 18 | 2044340 | Блок | 2 |
| 19 | A811030 | Уплотнительное кольцо | 2 |
| 20 | J781055 | Болт с внутренним шестигранником | 8 |
| 20 | J781080 | Болт с внутренним шестигранником | 8 |
| 22 | 4204882 | Пробка | 2 |
| 23 | 4187308 | Уплотнительное кольцо | 2 |
| 24 | J011235 | Болт с шайбой | 2 |
| 28 | 9162394 | Шланг в сборе | 1 |
| 28A | 4388076 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 1 |
| 29 | 9162395 | Шланг в сборе | 1 |
| 29A | 4388077 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 2 |
| 30 | 4506459 | Разъёмный фланец | 4 |
| 31 | J781030 | Болт с внутренним шестигранником | 8 |
| 31 | J781035 | Болт с внутренним шестигранником | 8 |
| 32 | 971489 | Уплотнительное кольцо | 2 |
| 35 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
