Гусеничная цепь — HITACHI EX150LC-5

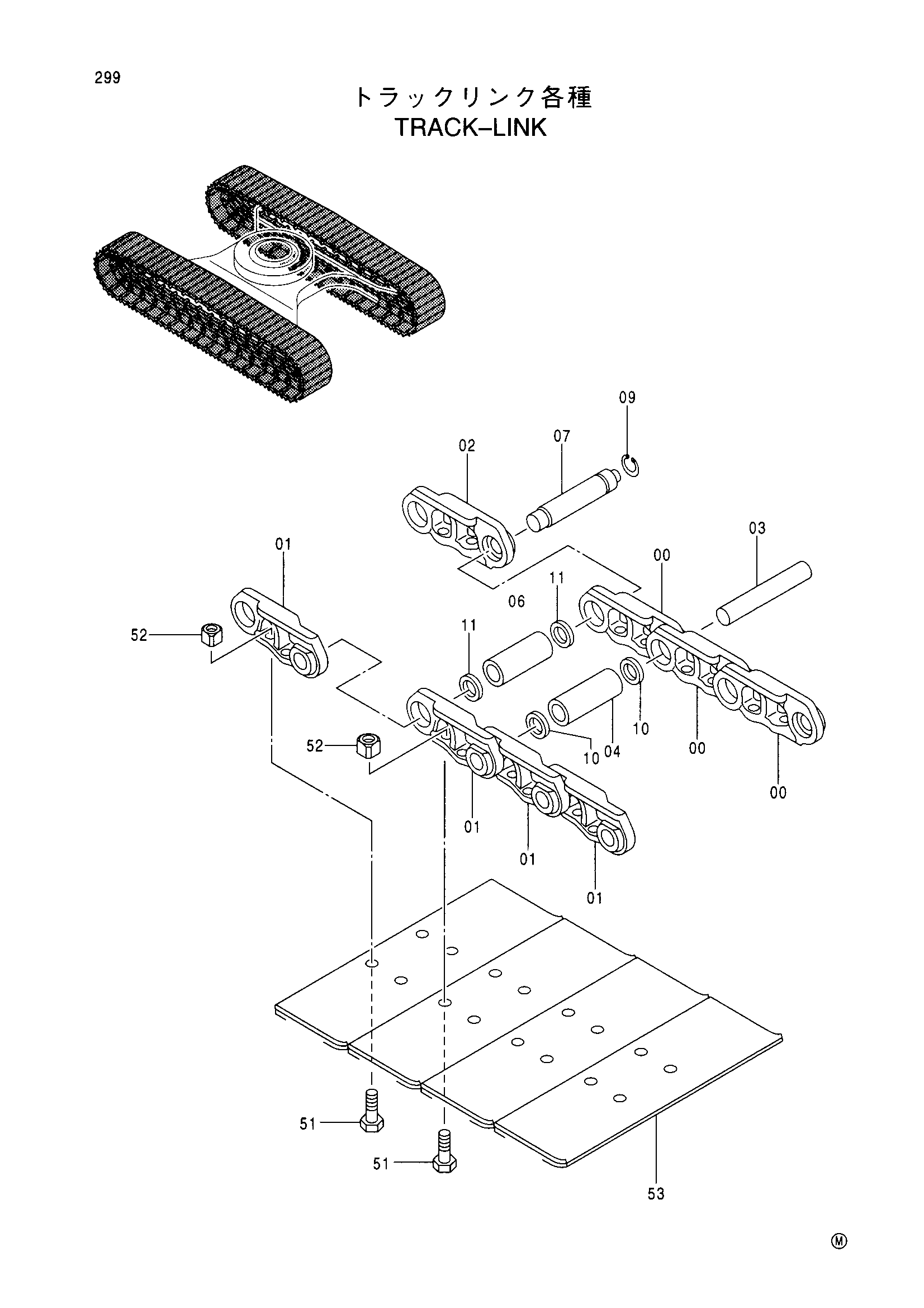

Заводская схема «Гусеничная цепь» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9150050 | Гусеничная цепь в сборе (500G) | 2 | |
| 9151321 | Гусеничная цепь в сборе (600G) | 2 | |
| 9151323 | Гусеничная цепь в сборе (700G) | 2 | |
| 9151325 | Гусеничная цепь в сборе (600F) | 2 | |
| 9151327 | Гусеничная цепь в сборе (760A) | 2 | |
| 00 | 1020006 | Гусеничная цепь B | 42 |
| 00-11 | 9150051 замена: 9180317 | Гусеничная цепь в сборе | 1 |
| 00-11 | 9180317 | Гусеничная цепь в сборе | 1 |
| 01 | 1020007 | Гусеничная цепь B | 43 |
| 02 | 4345300 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 42 |
| 04 | 4345301 замена: 4386609 | Втулка | 42 |
| 04 | 4345301 замена: 4408124 | Втулка | 42 |
| 04 | 4386609 | Втулка | 42 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4368183 замена: 4386609 | Уплотнение | 84 |
| 10 | 4368183 замена: 4408124 | Уплотнение | 84 |
| 10 | 4408124 | Уплотнение | 84 |
| 11 | 4379310 | Втулка | 2 |
| 51 | 4297905 | Болт башмак (грунтозацеп) | 172 |
| 51 | 4350566 | Болт башмак (плоский) | 172 |
| 51 | 4350567 | Болт башмак (триангле) | 172 |
| 52 | 4247133 | Гайка | 172 |
| 53 | 1017201 | Башмак плоский | 43 |
| 53 | 1020522 | Башмак триангле | 43 |
| 53 | 2027982 | Башмак грунтозацеп | 43 |
| 53 | 2038824 | Башмак грунтозацеп | 43 |
| 53 | 2038825 | Башмак грунтозацеп | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
