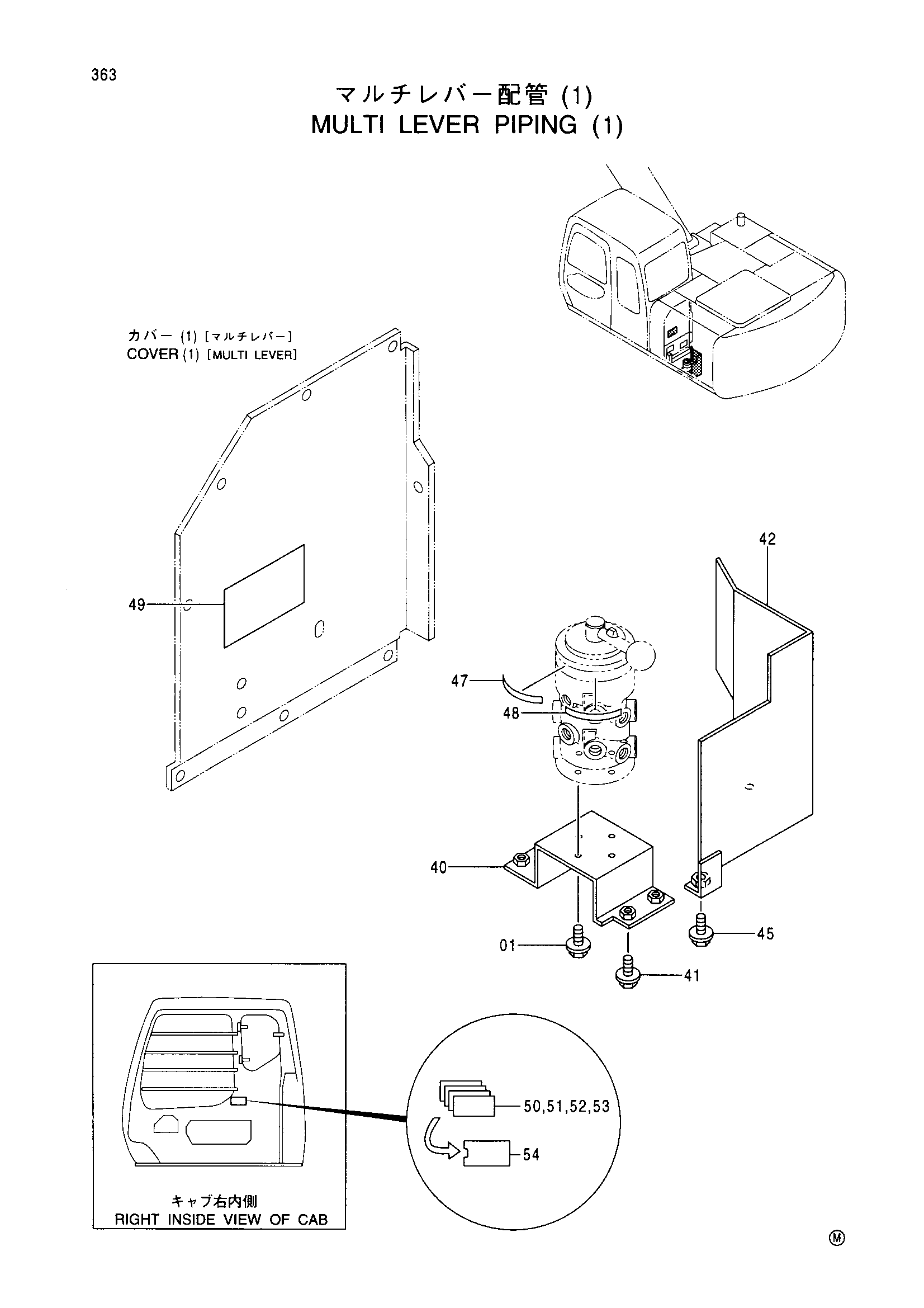

Многофункциональный рычаг трубопроводы (1) — HITACHI EX150LC-5
Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J020825 | Болт с шайбой | 4 |
| 40 | 8068420 | Кронштейн | 1 |
| 41 | J021035 | Болт с шайбой | 4 |
| 42 | 8067937 | Крышка | 1 |
| 45 | J021025 | Болт с шайбой | 2 |
| 47 | 4372968 | Информационная табличка | 1 |
| 48 | 4372969 | Информационная табличка | 1 |
| 49 | 3059267 | Информационная табличка | 1 |
| 50 | 4288249 | Пластина | 1 |
| 51 | 4288250 | Пластина | 1 |
| 52 | 4288251 | Пластина | 1 |
| 53 | 4288252 | Пластина (й-тйпе) | 1 |
| 54 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
