Гидробак — HITACHI EX150LC-5

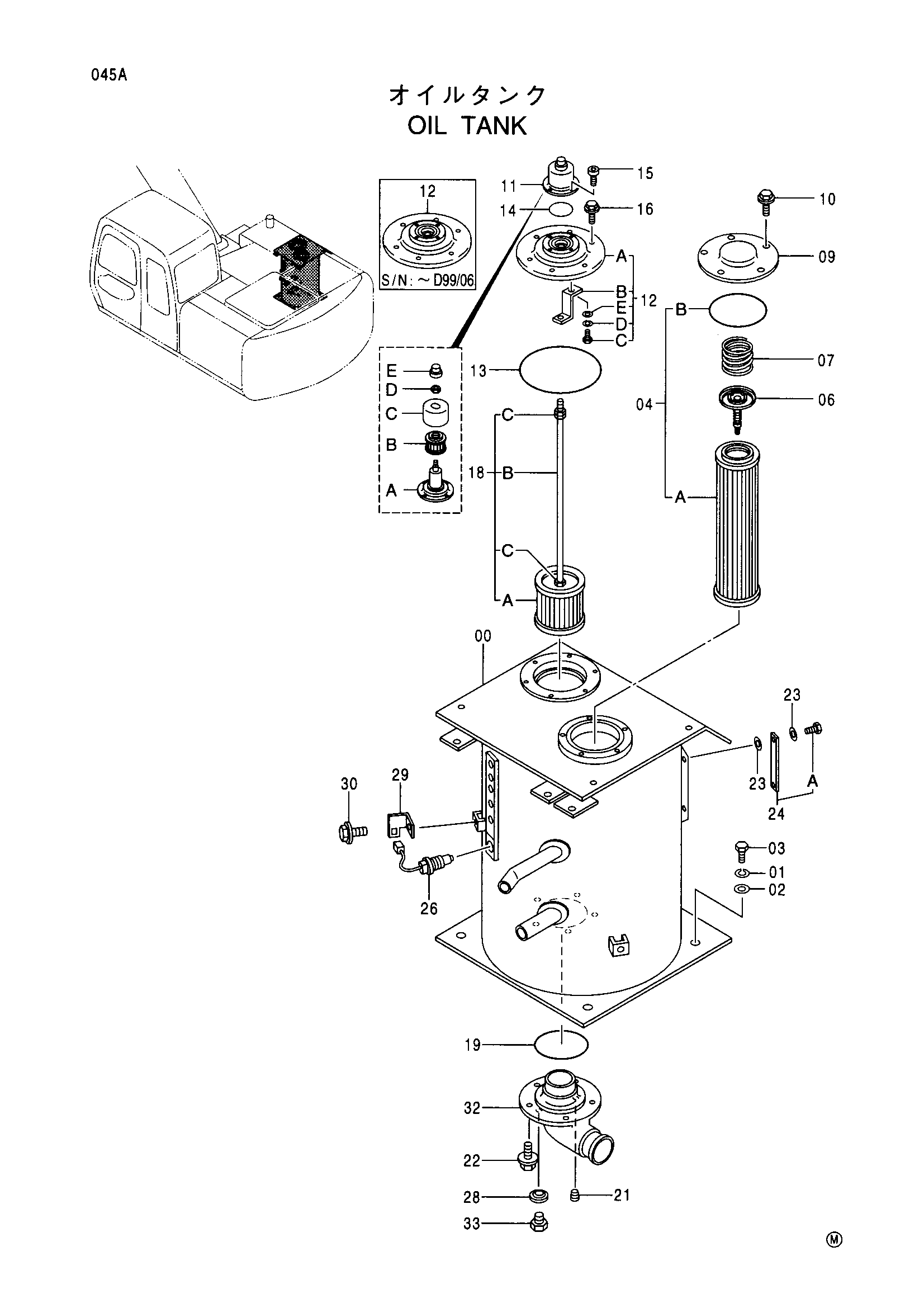

Заводская схема «Гидробак» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004919	Гидробак	1
01	A590916	Пружинная шайба	4
02	J222016	Шайба	4
03	J901640	Болт	4
04	4227353	Фильтрующий элемент	1
04A	4132686	Фильтрующий элемент	1
04B	A810145	Уплотнительное кольцо	1
06	4065280	Клапан	1
07	4109393	Пружина	1
09	4264508	Крышка	1
10	J011018	Болт с шайбой	5
10	J011020 замена: J011018	Болт с шайбой	5
11	4334587	Сапун	1
11A	4371822	Корпус	1
11B	4371823	Элемент	1
11C	4371824	Крышка	1
11D	4371825	Гайка	1
11E	4371826	Колпачок	1
12	8060810 замена: 9184556	Крышка	1
12	9184556	Крышка	1
12A	1025093	Крышка	1
12B	4408661	Кронштейн	1
12C	4350623	Болт	1
12D	4225466	Пружинная шайба	1
12E	4225472	Плоская шайба	1
13	A810160	Уплотнительное кольцо	1
14	A810060	Уплотнительное кольцо	1
15	J780616	Болт с внутренним шестигранником	4
16	J011022	Болт с шайбой	6
18	4256202	Всасывающий фильтр	1
18A	4285577	Сетчатый фильтр	1
18B	4285578	Шток	1
18C	J950010	Гайка	3
19	934333	Уплотнительное кольцо	1
21	94-2011	Пробка	1
22	J011030	Болт с шайбой	5
23	449558	Уплотнительная шайба	4
24	8053499	Указатель уровня	1
24A	4100967	Болт	2
26	4259787	Выключатель уровень	1
28	4250261	Прокладка	1
29	4257159	Кронштейн	1
30	J011016	Болт с шайбой	1
32	2038156	Всасывающая трубка	1
33	4364696	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
