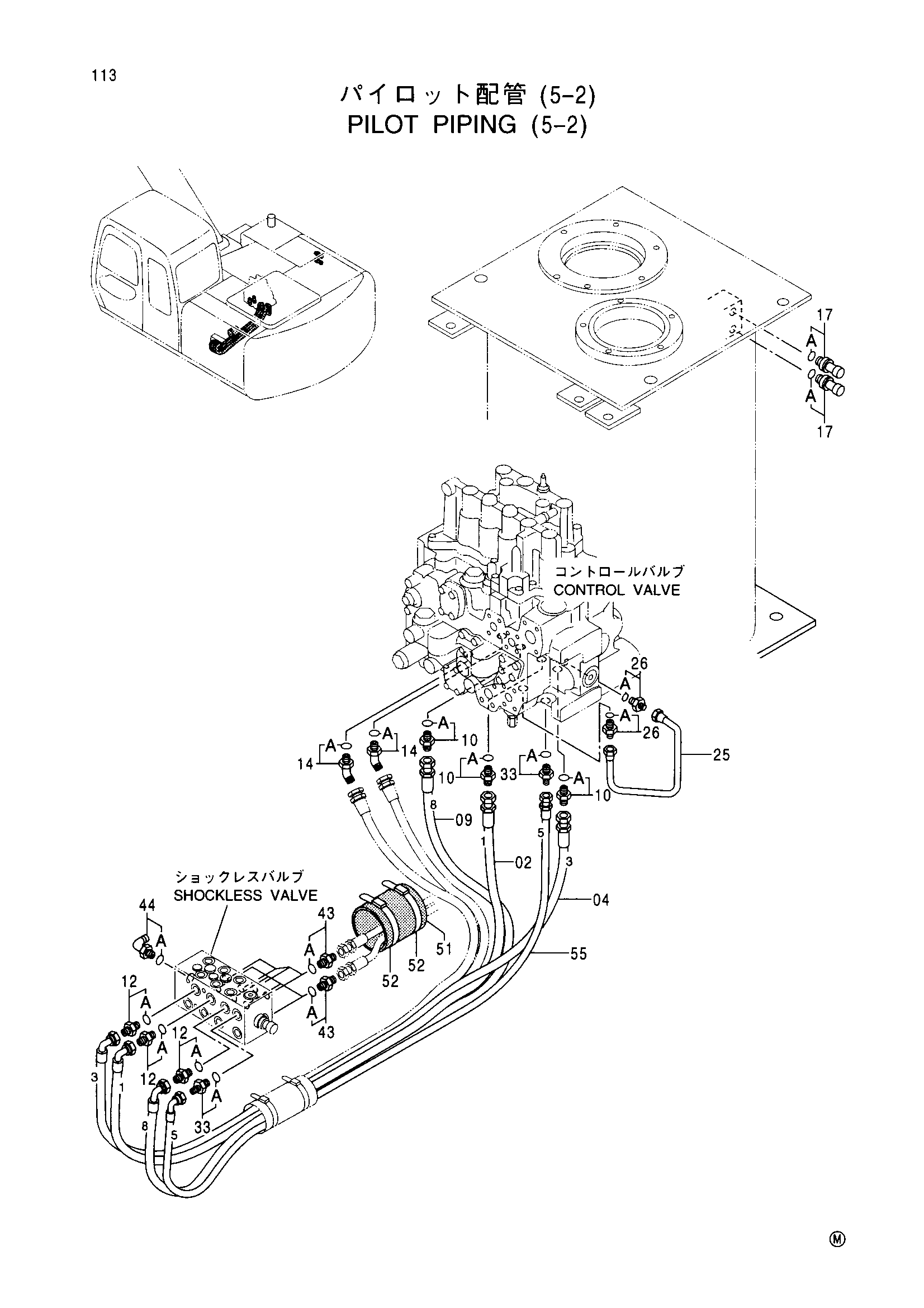

Пилотный трубопроводы (5-2) — HITACHI EX150LC-5
Заводская схема «Пилотный трубопроводы (5-2)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4346058 | Нейлоновый шланг (1) | 1 |
| 04 | 4346060 | Нейлоновый шланг (3) | 1 |
| 09 | 4346065 | Нейлоновый шланг (8) | 1 |
| 10 | 4200466 | Адаптер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4332040 | Датчик давления | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4339377 | Трубка | 1 |
| 26 | 4255305 | Штуцер трубки | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4200468 | Адаптер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 8 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4156434 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4186679 | Резиновая втулка | 1 |
| 52 | 4121859 | Ленточный зажим | 2 |
| 55 | 4369385 | Пластиковый шланг (5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
