Шланг защита от разрыва клапан трубопроводы (рукоять): 1 — HITACHI EX150LC-5

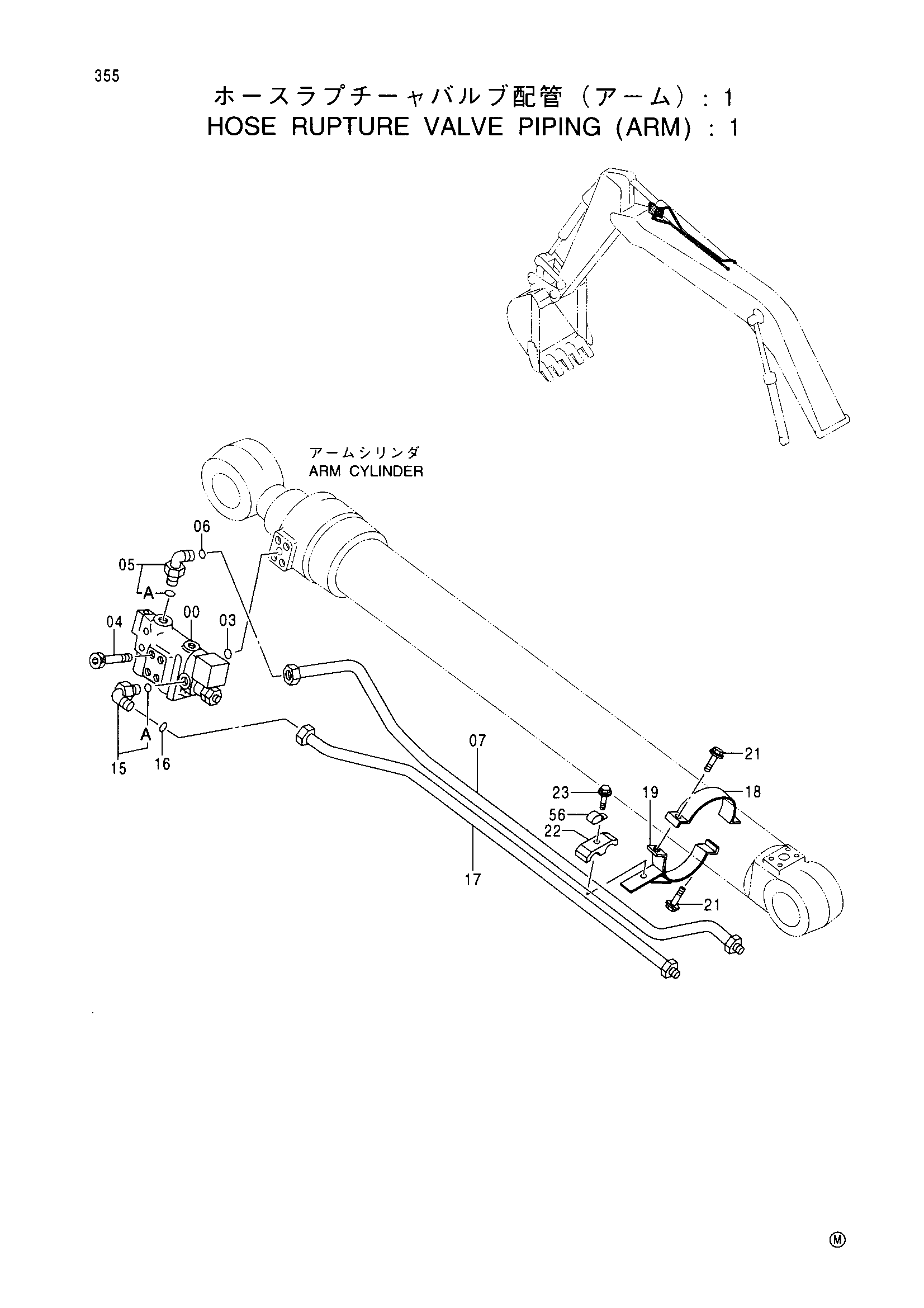

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 1» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9149057 | Клапан шланг защита от разрыва | 1 |
| 03 | A811030 | Уплотнительное кольцо | 1 |
| 04 | M341085 | Болт с внутренним шестигранником | 4 |
| 05 | 4198799 | Угловой штуцер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 1 |
| 07 | 8065892 | Трубка | 1 |
| 15 | 4224403 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 1 |
| 17 | 8065893 | Трубка | 1 |
| 18 | 9738008 | Хомут | 1 |
| 19 | 8069960 | Хомут | 1 |
| 21 | J011035 | Болт с шайбой | 2 |
| 22 | 4189859 | Хомут трубки | 1 |
| 23 | J011260 | Болт с шайбой | 1 |
| 56 | 4190266 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
