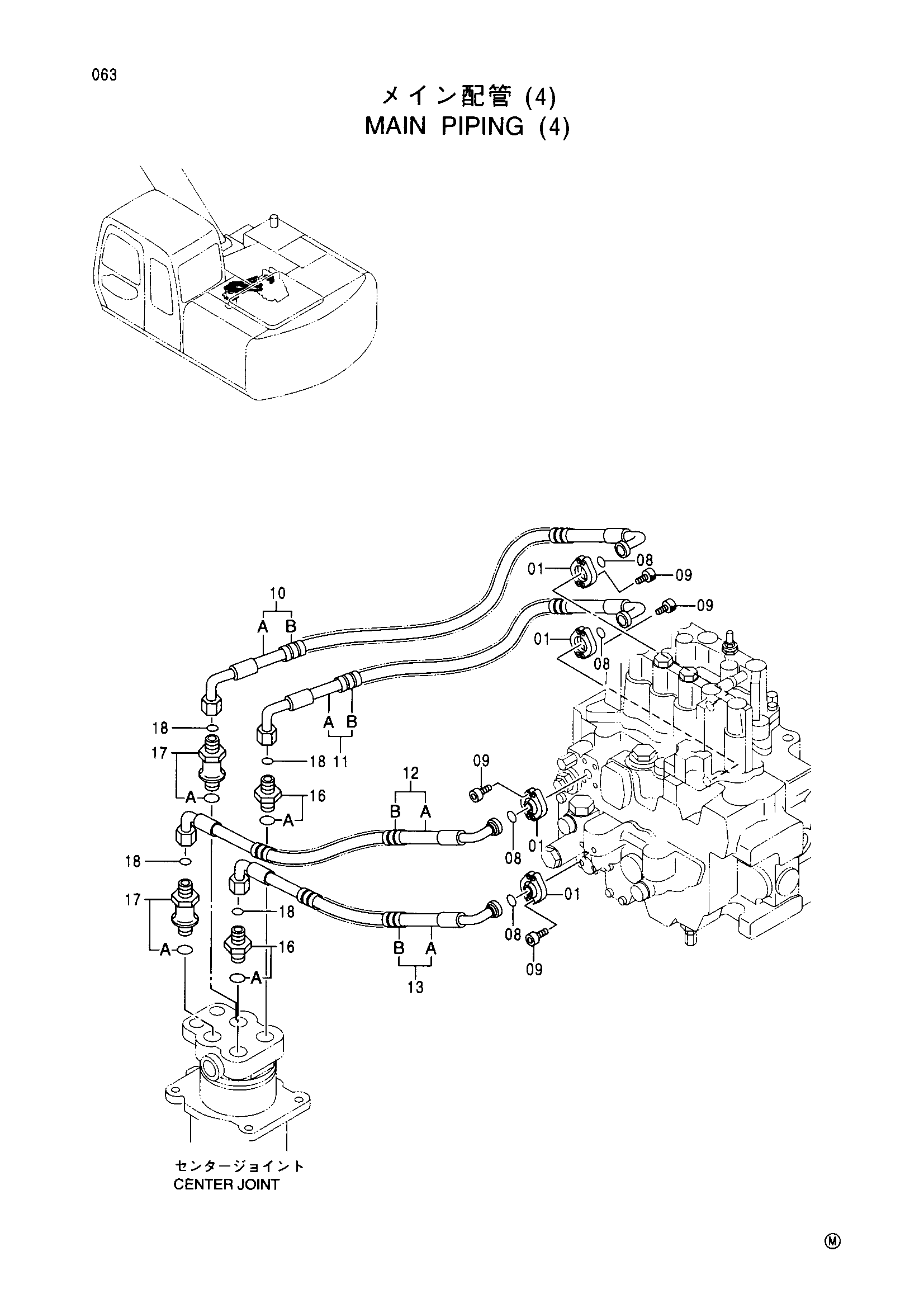

Основной трубопроводы (4) — HITACHI EX150LC-5
Заводская схема «Основной трубопроводы (4)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510173 | Разъёмный фланец | 8 |
| 08 | 4510167 | Уплотнительное кольцо | 4 |
| 09 | J780825 | Болт с внутренним шестигранником | 16 |
| 10 | 9160520 | Шланг в сборе | 1 |
| 10A | 4385205 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 11 | 9160521 | Шланг в сборе | 1 |
| 11A | 4385206 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 2 |
| 12 | 9160522 | Шланг в сборе | 1 |
| 12A | 4368809 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 9160523 | Шланг в сборе | 1 |
| 13A | 4368810 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 2 |
| 16 | 4189619 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4189539 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
