Многофункциональный рычаг трубопроводы (4) — HITACHI EX150LC-5

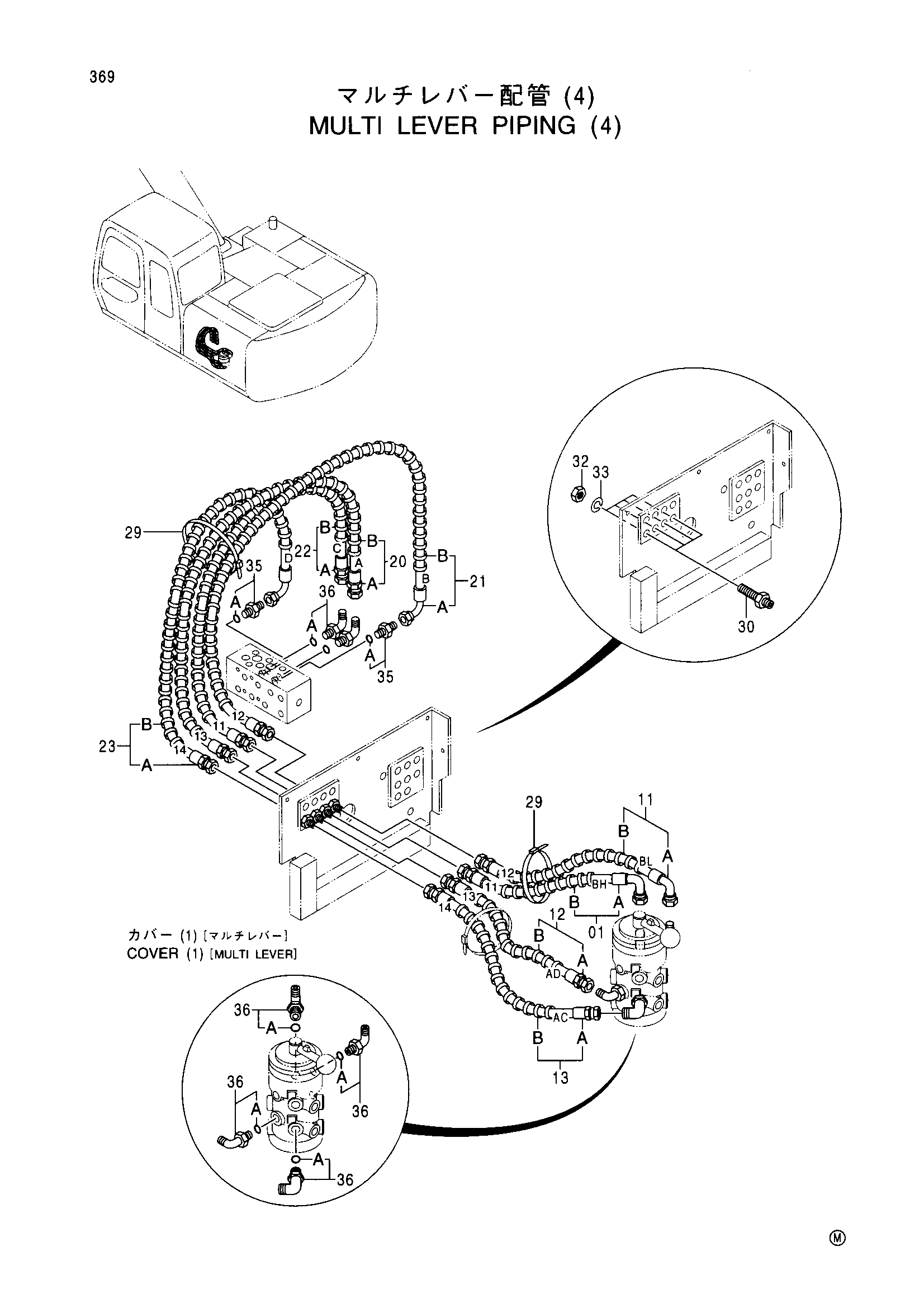

Заводская схема «Многофункциональный рычаг трубопроводы (4)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9160199 | Шланг-в сборе | 1 |
| 01A | 4384499 | Шланг (11, BH) | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 11 | 9160200 | Шланг-в сборе | 1 |
| 11A | 4384500 | Шланг (12, BL) | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 9160201 | Шланг-в сборе | 1 |
| 12A | 4384501 | Шланг (13, AD) | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 9160202 | Шланг-в сборе | 1 |
| 13A | 4384502 | Шланг (14, AC) | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 20 | 9160218 | Шланг-в сборе | 1 |
| 20A | 4384546 | Шланг (11, A) | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 9160219 | Шланг-в сборе | 1 |
| 21A | 4384547 | Шланг (12, B) | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 22 | 9160220 | Шланг-в сборе | 1 |
| 22A | 4384548 | Шланг (13, C) | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 9160221 | Шланг-в сборе | 1 |
| 23A | 4384549 | Шланг (14, D) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 29 | 4121859 | Ленточный зажим | 2 |
| 30 | 4202532 | Адаптер | 4 |
| 32 | 4202531 | Гайка | 4 |
| 33 | A590914 | Пружинная шайба | 4 |
| 35 | 4200466 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4154671 | Угловой штуцер | 6 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
