Пилотный трубопроводы (10) — HITACHI EX150LC-5

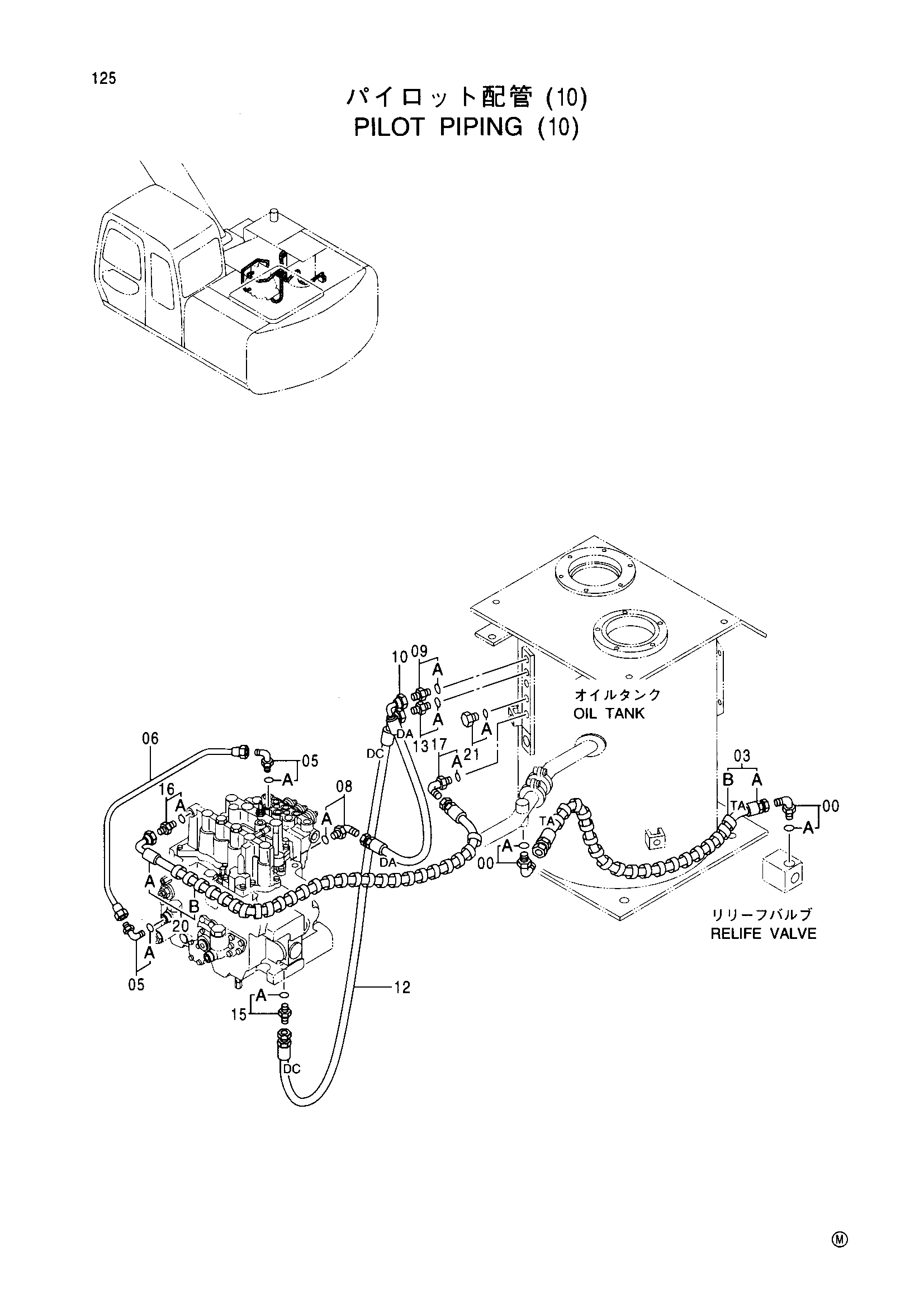

Заводская схема «Пилотный трубопроводы (10)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154672 | Угловой штуцер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9159149 | Шланг в сборе | 1 |
| 03A | 4369078 | Шланг (TA) | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 05 | 4293950 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4348613 | Трубка | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200465 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4369077 | Шланг (DA) | 1 |
| 12 | 4382707 | Шланг (DC) | 1 |
| 13 | 4200467 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200467 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200467 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4154671 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 9152075 | Шланг в сборе | 1 |
| 20A | 4331038 | Пластиковый шланг | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 4092534 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
