Шланг защита от разрыва клапан трубопроводы (рукоять): 3 — HITACHI EX150LC-5

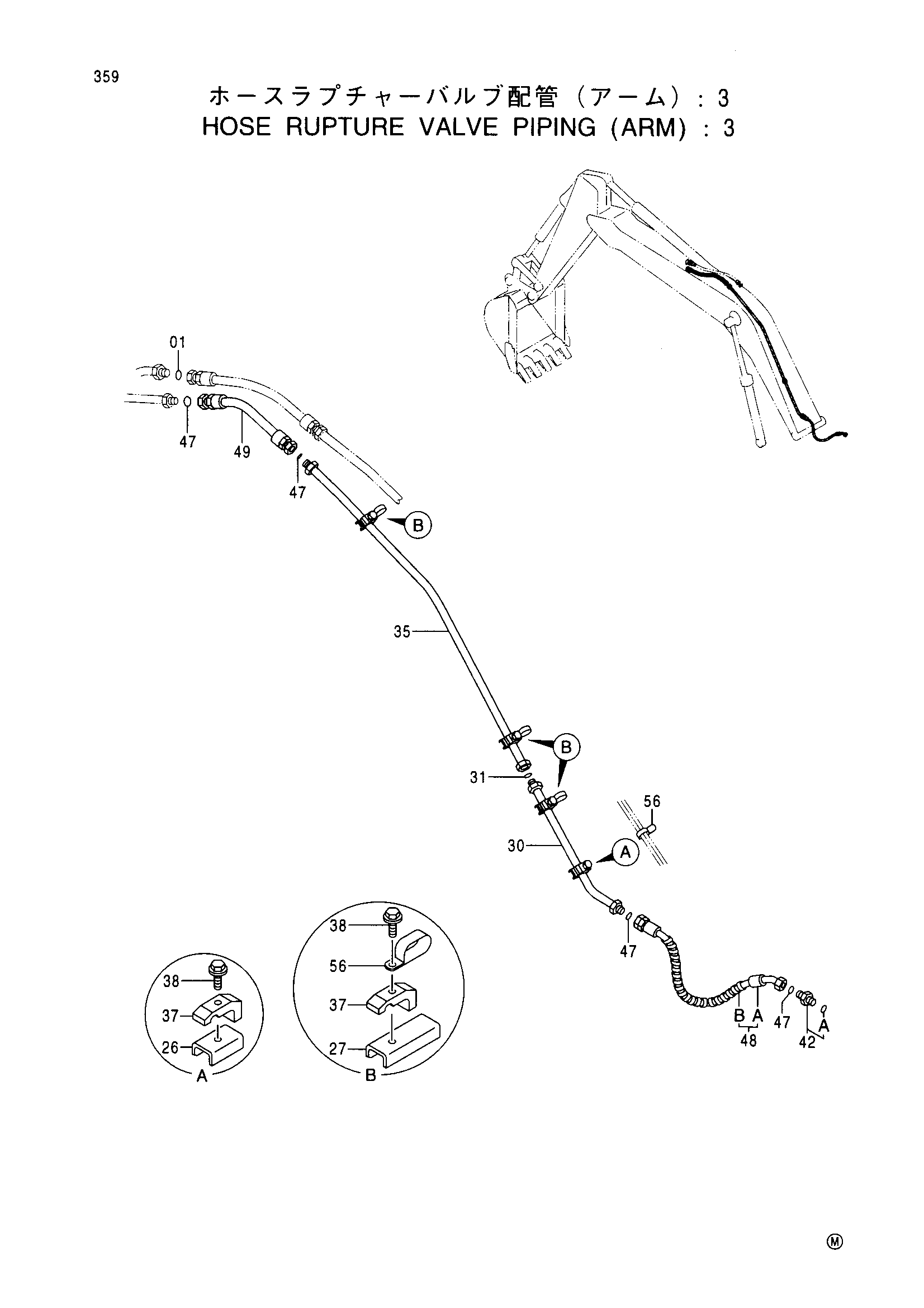

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 3» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187308 | Уплотнительное кольцо | 1 |
| 26 | 9738322 | Седло винта | 1 |
| 27 | 9745897 | Седло винта | 3 |
| 30 | 8066594 | Трубка | 1 |
| 31 | 4187328 | Уплотнительное кольцо | 1 |
| 35 | 8066593 | Трубка | 1 |
| 37 | 4190126 | Хомут трубки | 4 |
| 38 | J011260 | Болт с шайбой | 4 |
| 42 | 4189619 | Адаптер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4187308 | Уплотнительное кольцо | 4 |
| 48 | 9164685 | Шланг в сборе | 1 |
| 48A | 4392010 | Шланг | 1 |
| 48B | 4327294 | Защитный кожух | 3 |
| 49 | 4392009 | Шланг | 1 |
| 56 | 4190266 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
