Пилотный трубопроводы (3) — HITACHI EX150LC-5

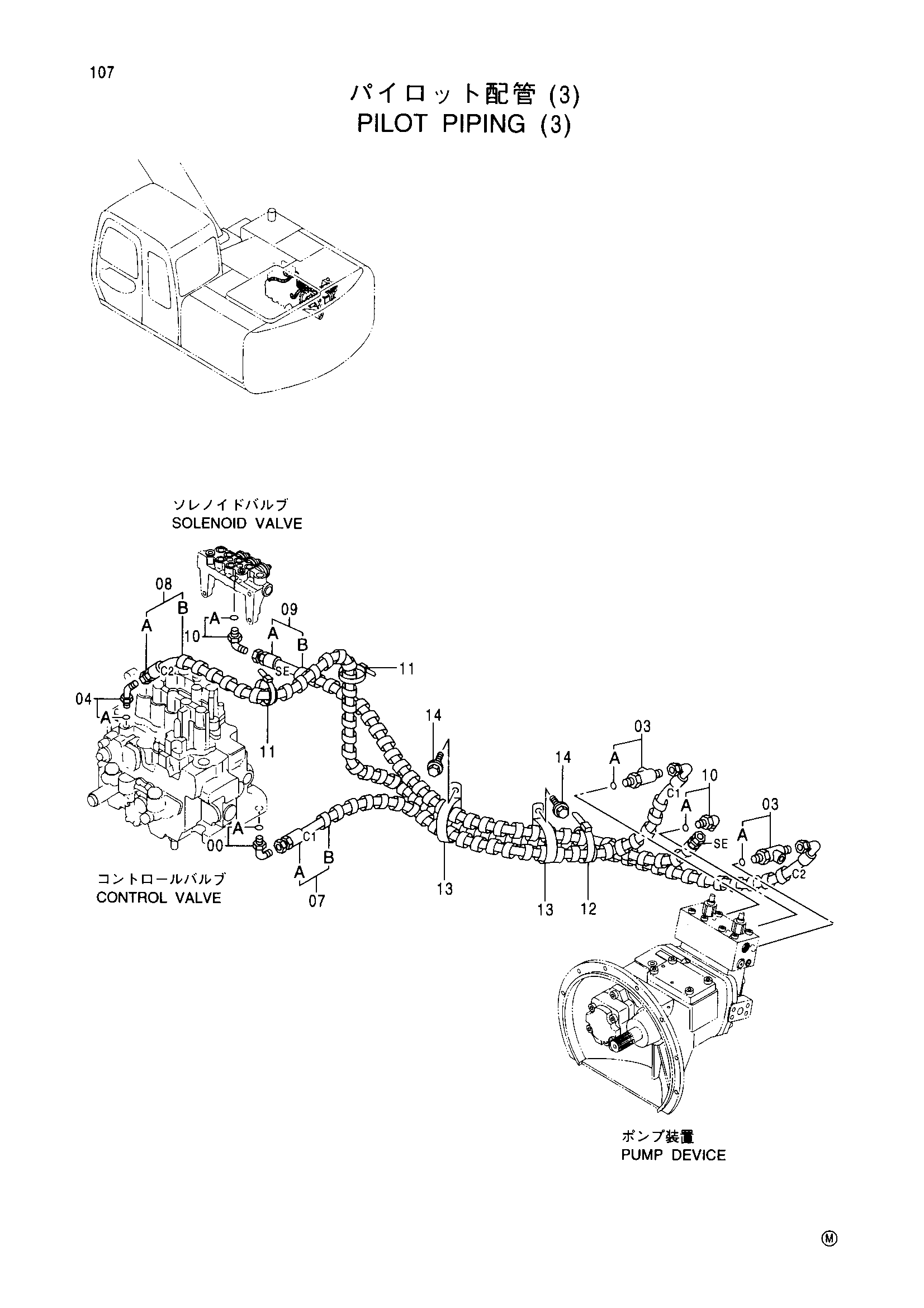

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154670 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4364784 | Тройник | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4193826 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9159113 | Шланг в сборе | 1 |
| 07A | 4382704 | Шланг (C1) | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 9159115 | Шланг в сборе | 1 |
| 08A | 4383330 | Шланг (C2) | 1 |
| 08B | 4327293 | Защитный кожух | 3 |
| 09 | 9159119 | Шланг в сборе | 1 |
| 09A | 4377074 | Шланг (SE) | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 4154670 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 12 | 4121859 | Ленточный зажим | 1 |
| 13 | 4190265 | Зажим | 2 |
| 14 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
