Облицовка (4) — HITACHI EX150LC-5

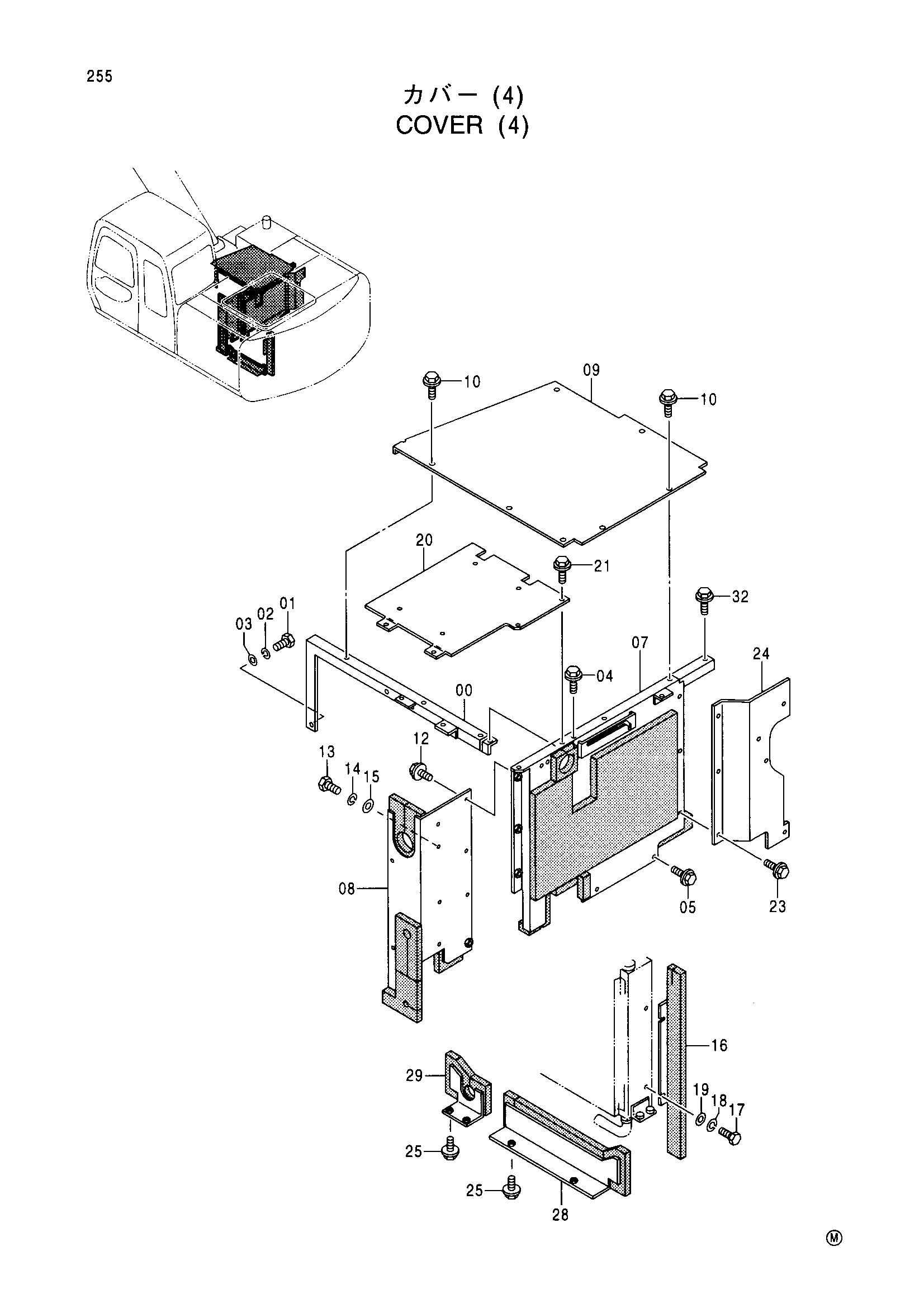

Заводская схема «Облицовка (4)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065888 | Опора | 1 |
| 01 | J901016 | Болт | 1 |
| 02 | A590910 | Пружинная шайба | 1 |
| 03 | A590110 | Плоская шайба | 1 |
| 04 | J021025 | Болт с шайбой | 1 |
| 05 | J031030 | Болт с шайбой | 2 |
| 07 | 6015830 | Крышка | 1 |
| 08 | 7032490 | Крышка | 1 |
| 09 | 7031597 | Крышка | 1 |
| 10 | J031030 | Болт с шайбой | 7 |
| 12 | J031030 | Болт с шайбой | 6 |
| 13 | J901635 | Болт | 2 |
| 14 | A590916 | Пружинная шайба | 2 |
| 15 | A590116 | Плоская шайба | 2 |
| 16 | 8060988 | Крышка | 1 |
| 17 | J901025 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | A590110 | Плоская шайба | 2 |
| 20 | 8065889 | Крышка | 1 |
| 21 | J021030 | Болт с шайбой | 6 |
| 23 | J031030 | Болт с шайбой | 5 |
| 24 | 3079815 | Крышка | 1 |
| 24 | 3079815 | Крышка | 1 |
| 24 | 8070003 | Крышка | 1 |
| 24 | 8070003 | Крышка | 1 |
| 25 | J021025 | Болт с шайбой | 4 |
| 28 | 7030265 | Крышка | 1 |
| 29 | 8062975 | Крышка | 1 |
| 32 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
