Пилотный трубопроводы (6) — HITACHI EX150LC-5

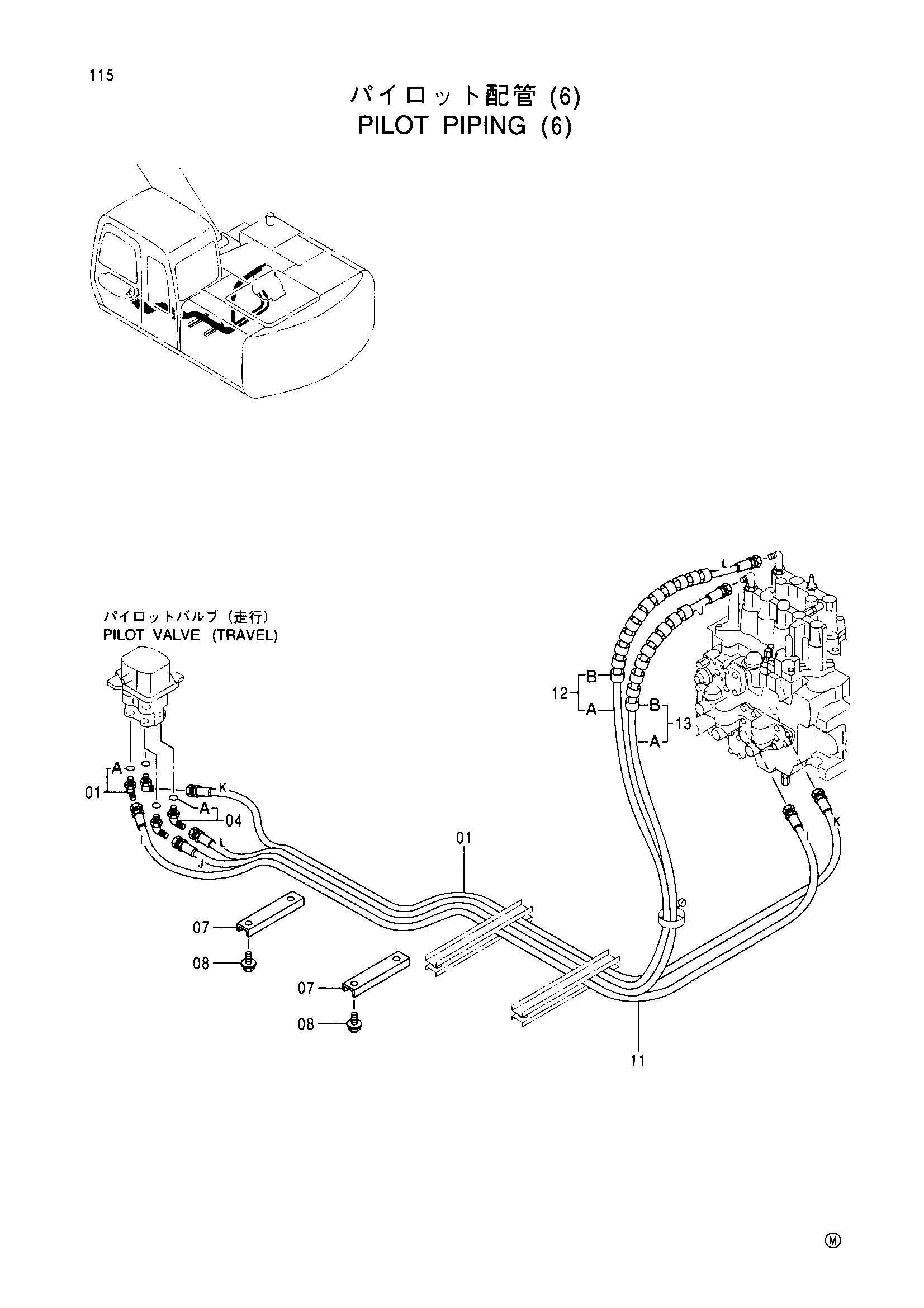

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4364770 | Шланг (K) | 1 |
| 04 | 4156434 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4342692 | Хомут шланга | 2 |
| 08 | J021020 | Болт с шайбой | 4 |
| 10 | 4156434 замена: 4429243 | Угловой штуцер | 2 |
| 10 | 4429243 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4382708 | Шланг (I) | 1 |
| 12 | 9159057 | Шланг в сборе | 1 |
| 12A | 4382709 | Шланг (левый) | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 9149527 | Шланг в сборе | 1 |
| 13A | 4359145 | Шланг (J) | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
