Гидромотор (поворот) — HITACHI EX150LC-5

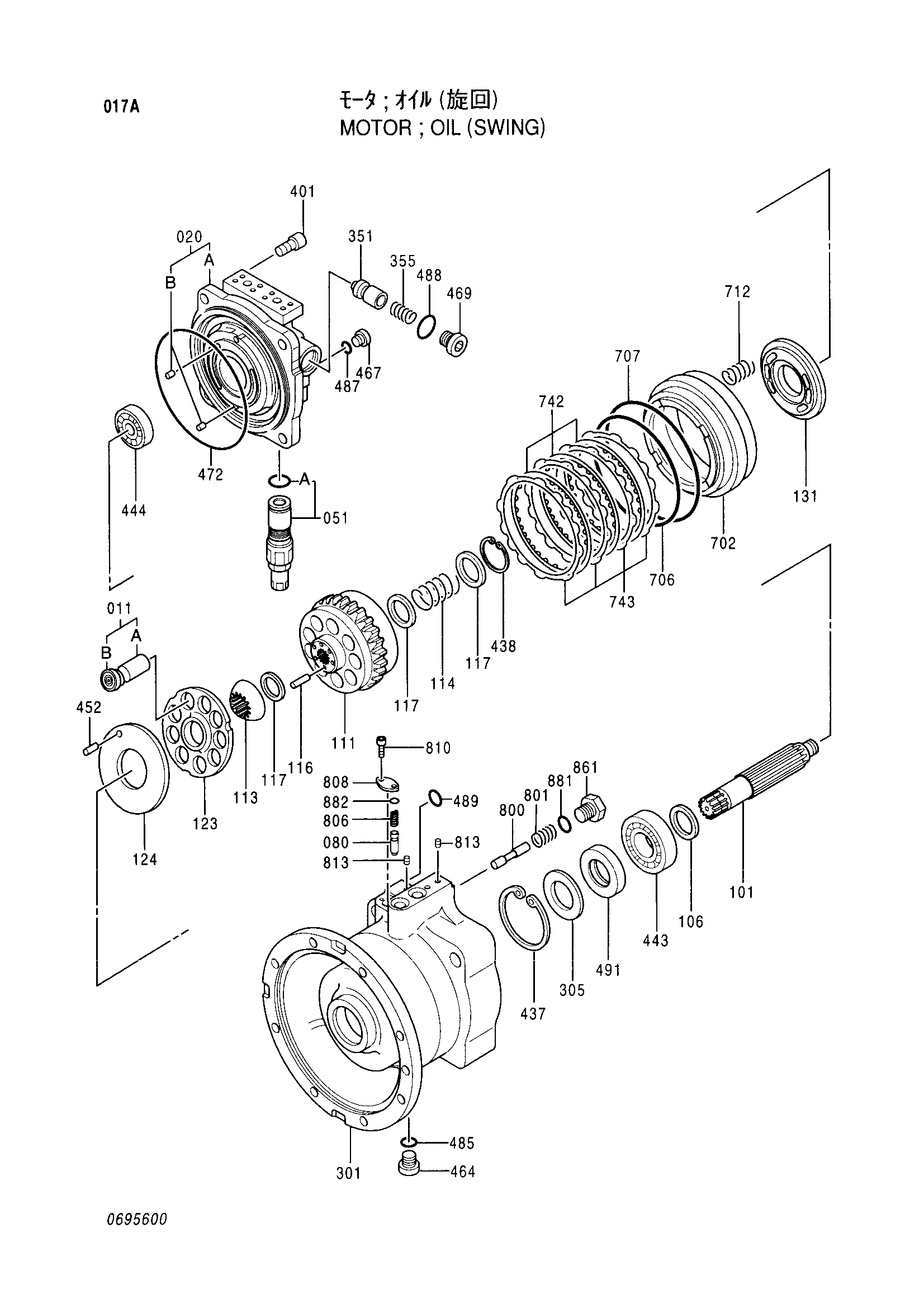

Заводская схема «Гидромотор (поворот)» для HITACHI EX150LC-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4367036 | Гидромотор | 1 | |
| 011 | 0667601 | Поршень в сборе | 1 |
| 020 | 0667602 | Корпус | 1 |
| 051 | 0695601 | Предохранительный клапан | 2 |
| 051A | A811030 | Уплотнительное кольцо | 1 |
| 080 | 0667604 замена: 0695604 | Плунжер | 1 |
| 080 | 0695604 | Плунжер | 1 |
| 101 | 0667605 | Вал | 1 |
| 106 | 0667606 | Проставка | 1 |
| 111 | 0667607 | Гидроцилиндр | 1 |
| 113 | 0667608 | Втулка | 1 |
| 114 | 0667609 | Пружина | 1 |
| 116 | 0365310 | Шток пусх | 12 |
| 117 | 0667610 | Проставка | 3 |
| 123 | 0667611 | Фиксатор | 1 |
| 124 | 0695602 | Пластина | 1 |
| 131 | 0667613 | Пластина клапан | 1 |
| 301 | 0695603 | Корпус | 1 |
| 305 | 0667615 | Крышка уплотнение | 1 |
| 351 | 0409215 | Плунжер | 2 |
| 355 | 0409216 | Пружина | 2 |
| 401 | 0365318 | Болт с внутренним шестигранником | 4 |
| 437 | 931346 | Стопорное кольцо | 1 |
| 438 | 4069898 | Стопорное кольцо | 1 |
| 443 | 0667616 | Роликовый подшипник | 1 |
| 444 | 0425114 | Роликовый подшипник | 1 |
| 452 | 0313404 | Палец | 1 |
| 464 | 0629404 | Пробка | 1 |
| 467 | 0629404 | Пробка | 2 |
| 469 | 0392502 | Пробка | 2 |
| 472 | 0667617 | Уплотнительное кольцо | 1 |
| 485 | 957366 | Уплотнительное кольцо | 1 |
| 487 | 957366 | Уплотнительное кольцо | 2 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 489 | 4506412 | Уплотнительное кольцо | 1 |
| 491 | 0667618 | Масляное уплотнение | 1 |
| 702 | 0667619 | Поршень | 1 |
| 706 | 0425115 | Уплотнительное кольцо | 1 |
| 707 | 0125431 | Уплотнительное кольцо | 1 |
| 712 | 0365331 | Пружина тормоз | 18 |
| 742 | 0667620 | Пластина фрикционный | 3 |
| 743 | 0667621 | Пластина | 4 |
| 800 | 0667622 замена: 0695605 | Золотник | 1 |
| 800 | 0695605 | Золотник | 1 |
| 801 | 0667623 | Пружина | 1 |
| 806 | 0667624 | Пружина | 1 |
| 808 | 0667625 | Крышка | 1 |
| 810 | 0667626 | Болт с внутренним шестигранником | 2 |
| 813 | 0263019 | Пробка | 3 |
| 861 | 0629404 | Пробка | 1 |
| 881 | 957366 | Уплотнительное кольцо | 1 |
| 882 | 4506412 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150LC-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
