Конфлуент трубопроводы (1) — HITACHI EX150

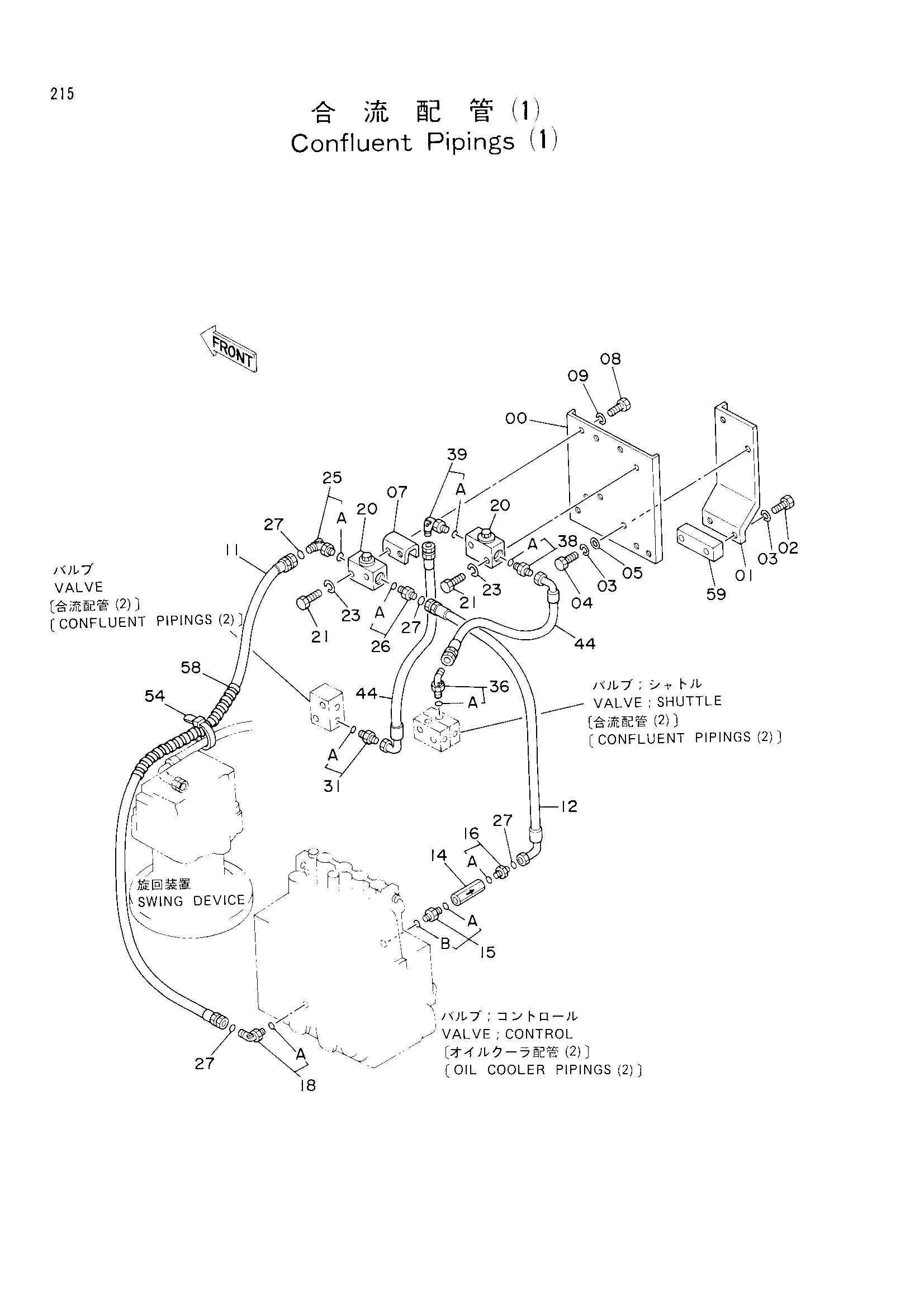

Заводская схема «Конфлуент трубопроводы (1)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8040230 | Кронштейн | 1 |
| 01 | 9728979 | Кронштейн | 1 |
| 02 | J901230 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | J901225 | Болт | 2 |
| 05 | 4086891 | Шайба | 2 |
| 07 | 4213261 | Кронштейн | 1 |
| 08 | J900816 | Болт | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 11 | 4218423 | Шланг | 1 |
| 12 | 4213409 | Шланг | 1 |
| 14 | 4208733 | Обратный клапан | 1 |
| 15 | 4213348 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 15B | R26906R | Уплотнительное кольцо | 1 |
| 16 | 4189602 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4218428 | Угловой штуцер | 1 |
| 18A | R26906R | Уплотнительное кольцо | 1 |
| 20 | 4211313 | Запорный клапан | 2 |
| 21 | J900860 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 25 | 4202112 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4198407 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4138938 | Уплотнительное кольцо | 4 |
| 31 | 4200467 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4200472 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4200466 | Адаптер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4154671 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4213402 | Шланг | 2 |
| 54 | 4055312 | Ленточный зажим | 1 |
| 58 | 4044420 | Защитный кожух | 1 |
| 59 | 4218728 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
