Конфлуент трубопроводы (2) — HITACHI EX150

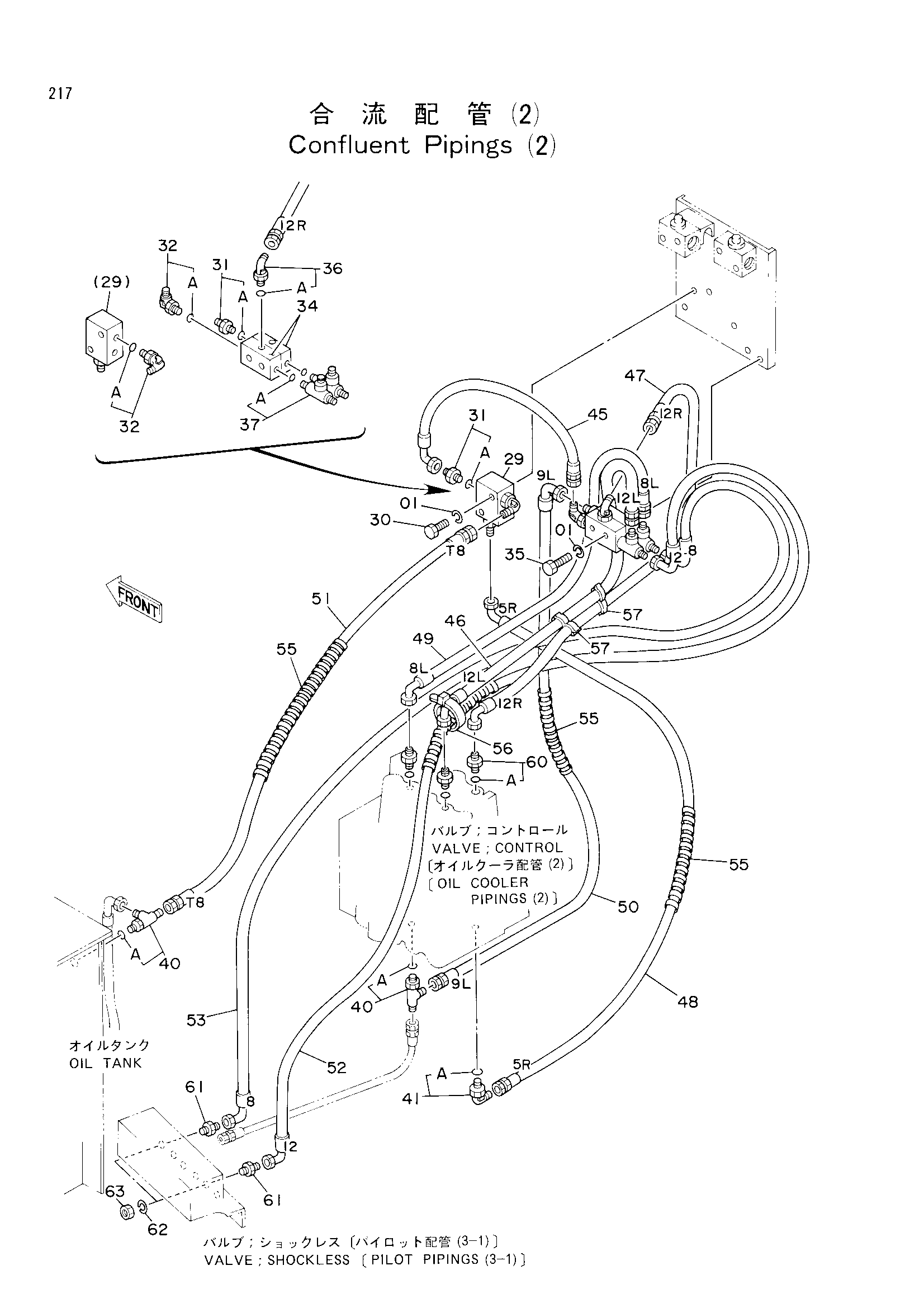

Заводская схема «Конфлуент трубопроводы (2)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590908 | Пружинная шайба | 4 |
| 29 | 4203446 | Клапан | 1 |
| 30 | J900850 | Болт | 2 |
| 31 | 4200467 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4156434 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4203447 | Челночный клапан | 2 |
| 35 | J900880 | Болт | 2 |
| 36 | 4200472 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4207300 | Тройник | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4205363 | Тройник | 2 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4154671 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4213401 | Шланг | 1 |
| 46 | 4218419 | Нейлоновый шланг (12L) | 1 |
| 47 | 4218417 | Нейлоновый шланг (12R) | 1 |
| 48 | 4218413 | Нейлоновый шланг (5R) | 1 |
| 49 | 4218420 | Нейлоновый шланг (8L) | 1 |
| 50 | 4218416 | Нейлоновый шланг (9L) | 1 |
| 51 | 4218421 | Нейлоновый шланг (T8) | 1 |
| 52 | 4218412 | Нейлоновый шланг (12) | 1 |
| 53 | 4218410 | Нейлоновый шланг (8) | 1 |
| 55 | 4133527 | Защитный кожух | 4 |
| 56 | 4055311 | Ленточный зажим | 1 |
| 57 | 4203211 | Хомут | 2 |
| 60 | 4202422 | Адаптер | 3 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4202532 | Адаптер | 2 |
| 62 | A590916 | Пружинная шайба | 2 |
| 63 | 4202531 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
