Основной трубопроводы (3) — HITACHI EX150

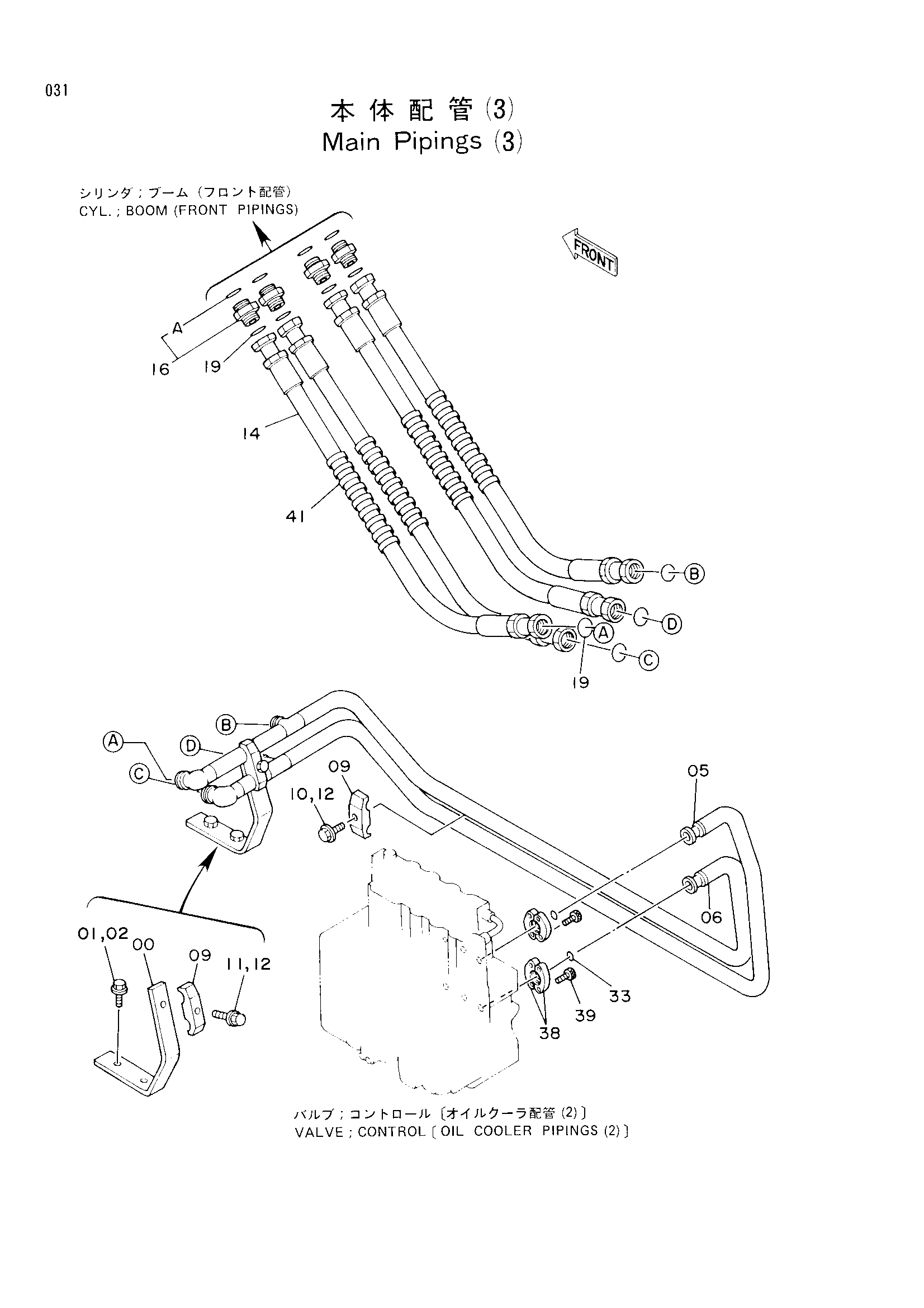

Заводская схема «Основной трубопроводы (3)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9728966 | Опора | 1 |
| 01 | J011225 | Болт с шайбой | 2 |
| 01 | J901225 замена: J011225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 05 | 8038853 | Трубка | 1 |
| 06 | 8038854 | Трубка | 1 |
| 09 | 4189859 | Хомут трубки | 2 |
| 10 | J011255 | Болт с шайбой | 1 |
| 10 | J901255 замена: J011255 | Болт | 1 |
| 11 | J011265 | Болт с шайбой | 1 |
| 11 | J901265 замена: J011265 | Болт | 1 |
| 12 | A590912 | Пружинная шайба | 2 |
| 14 | 4187389 | Шланг | 4 |
| 16 | 4189619 | Адаптер | 4 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 8 |
| 33 | 4510167 | Уплотнительное кольцо | 2 |
| 38 | 4510173 | Разъёмный фланец | 4 |
| 39 | M340825 | Болт с внутренним шестигранником | 6 |
| 41 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
