Механизм натяжения — HITACHI EX150

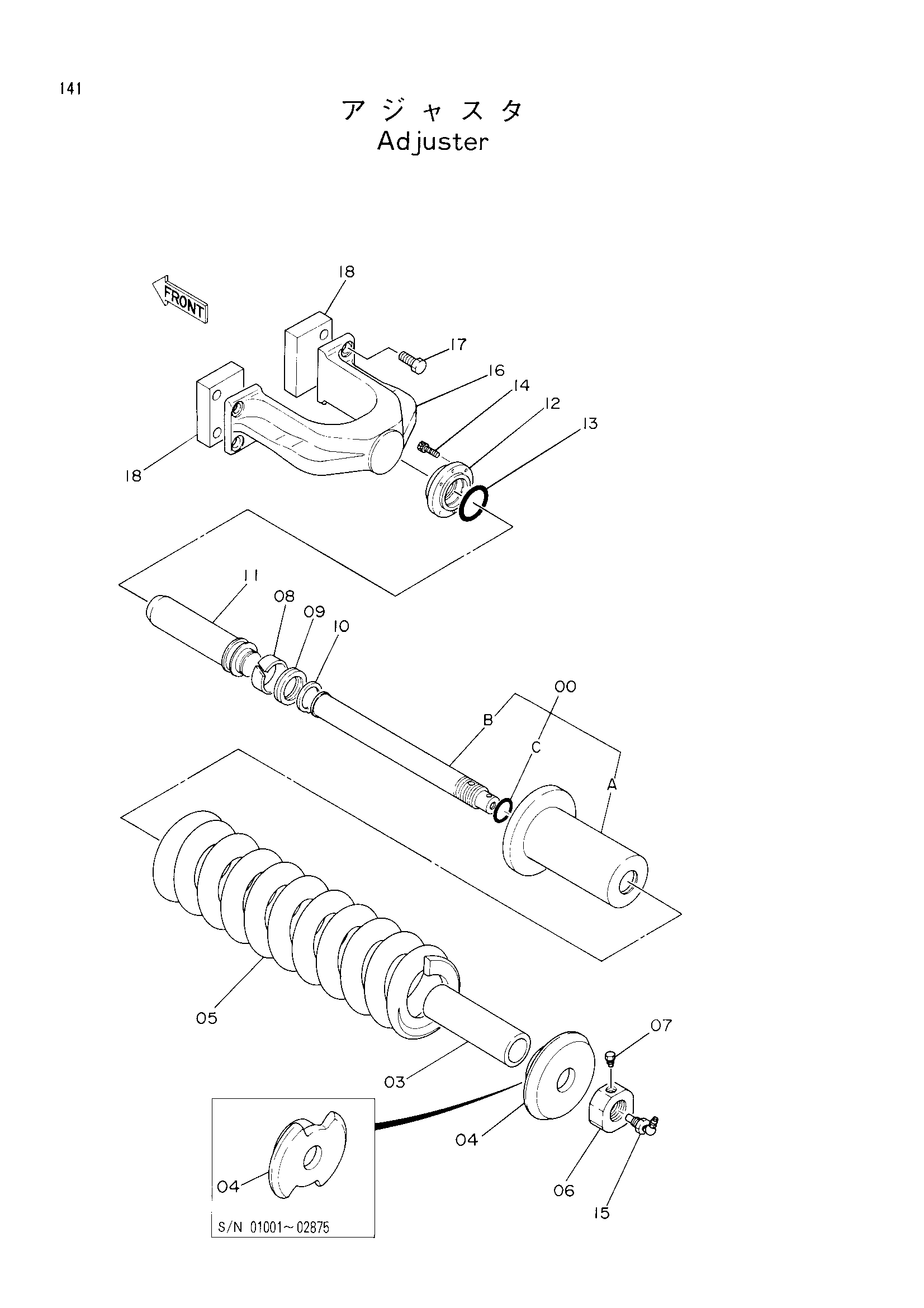

Заводская схема «Механизм натяжения» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9069753 | Механизм натяжения в сборе | 2 | |
| 00 | 9079613 | Гидроцилиндр. в сборе | 1 |
| 00A | 3034933 | Гидроцилиндр | 1 |
| 00B | 3036513 | Шток | 1 |
| 00C | 992444 | Уплотнительное кольцо | 1 |
| 03 | 4194192 | Проставка | 1 |
| 04 | 4186443 | Шайба | 1 |
| 04 | 4321874 | Шайба | 1 |
| 05 | 3036335 | Пружина | 1 |
| 06 | 4186445 | Гайка | 1 |
| 07 | 4186691 | Болт | 1 |
| 08 | 4182361 | Износостойкое кольцо | 1 |
| 09 | 4179303 | U-образная манжета | 1 |
| 10 | 959499 | Стопорное кольцо | 1 |
| 11 | 3034935 | Шток поршня | 1 |
| 12 | 3034936 | Фланец | 1 |
| 13 | A811055 | Уплотнительное кольцо | 1 |
| 14 | M340820 | Болт с внутренним шестигранником | 4 |
| 15 | 4255055 | Клапан | 1 |
| 15 | 9061173 замена: 4255055 | Клапан | 1 |
| 16 | 1010168 | Вилка | 1 |
| 17 | J901665 | Болт | 4 |
| 18 | 4194193 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
