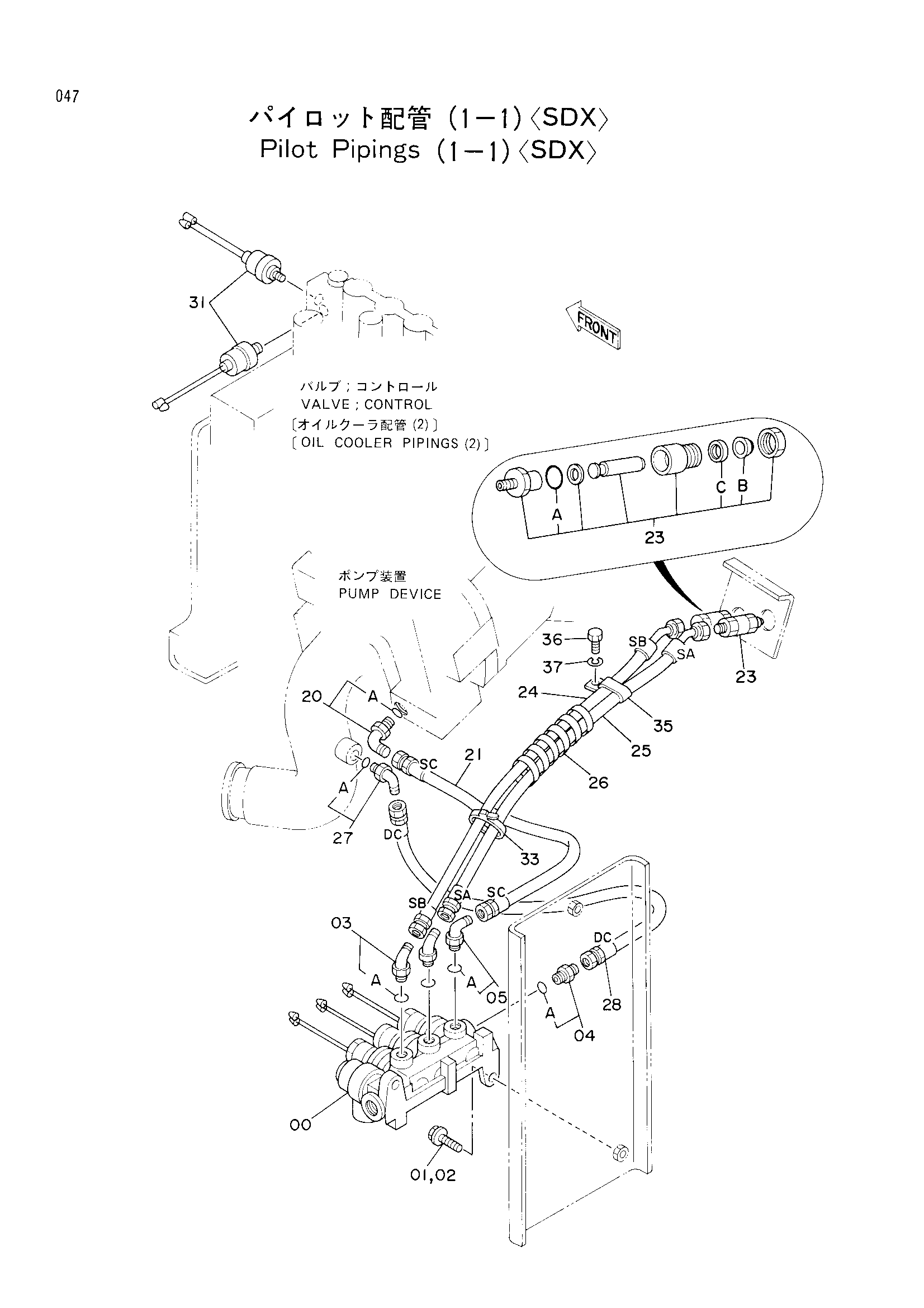

Пилотный трубопроводы (1-1)<SDX> — HITACHI EX150
Заводская схема «Пилотный трубопроводы (1-1)<SDX>» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4196411 | Электромагнитный клапан | 1 |
| 01 | J011030 | Болт с шайбой | 2 |
| 01 | J901030 замена: J011030 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 4193826 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200465 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154670 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4216453 | Шланг (SC) | 1 |
| 23 | 4187914 | Гидроцилиндр | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 23B | 4310968 | Грязесъёмное кольцо | 1 |
| 23C | 4310969 | Уплотнение | 1 |
| 24 | 4200494 | Шланг (SB) | 1 |
| 25 | 4200495 | Шланг (SA) | 1 |
| 26 | 4044420 | Защитный кожух | 1 |
| 27 | 4154670 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4200496 | Шланг (DC) | 1 |
| 31 | 4188551 замена: 4259333 | Датчик давления | 2 |
| 31 | 4259333 | Датчик давления | 2 |
| 33 | 4121859 | Ленточный зажим | 1 |
| 35 | 4190292 | Зажим | 1 |
| 36 | J901020 | Болт | 1 |
| 37 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
