Рама — HITACHI EX150

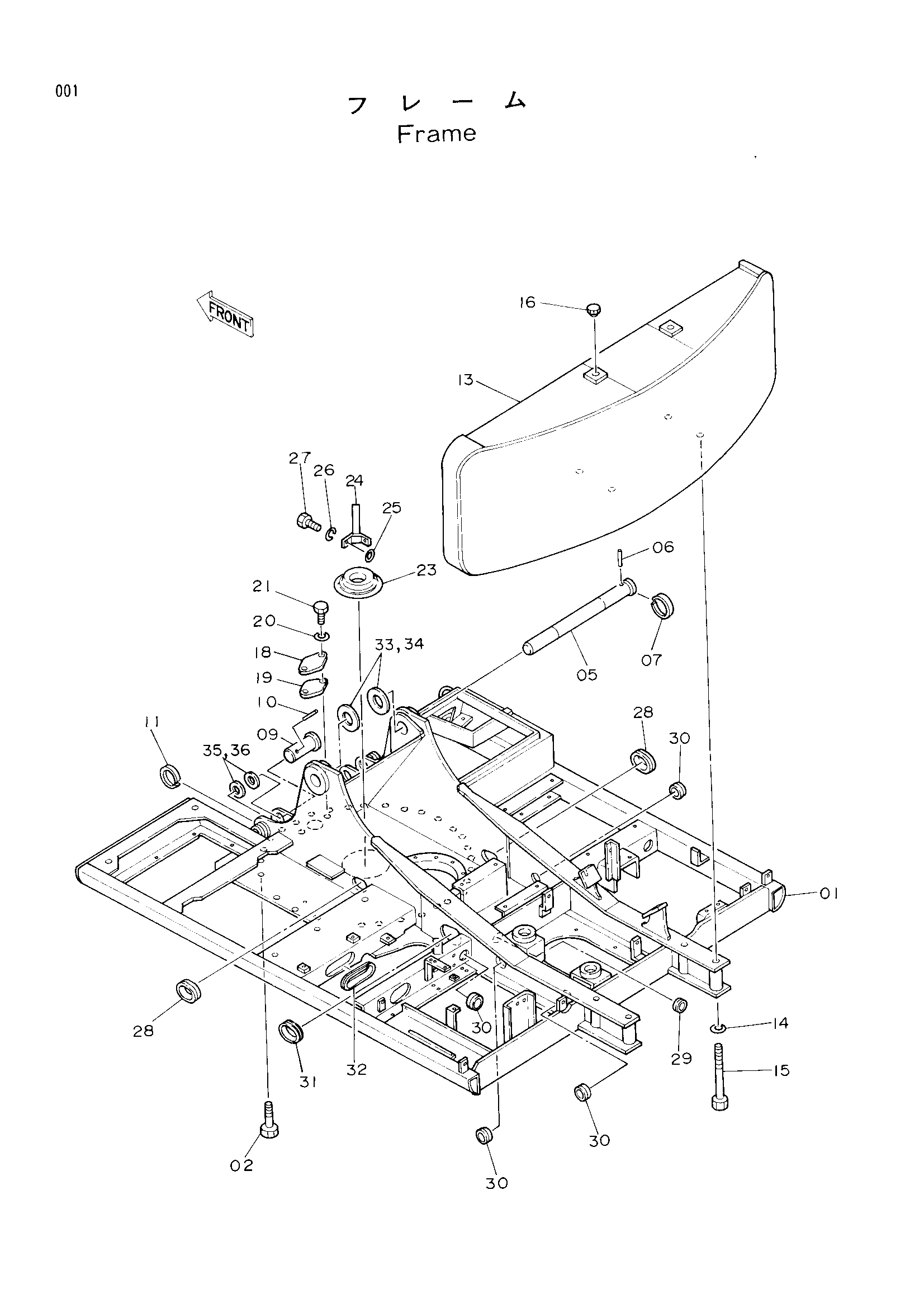

Заводская схема «Рама» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5002143 | Рама основной | 1 |
| 02 | J931895 | Болт | 30 |
| 05 | 3037278 | Палец | 1 |
| 06 | 4098713 | Палец | 1 |
| 07 | 4098712 | Кольцо | 1 |
| 09 | 4197535 | Палец | 2 |
| 10 | 4098717 | Палец | 2 |
| 11 | 4098716 | Кольцо | 2 |
| 13 | 6008143 | Противовес | 1 |
| 14 | 4126485 | Шайба | 4 |
| 15 | J932720 | Болт | 4 |
| 16 | 4139583 | Колпачок | 2 |
| 18 | 4013896 | Крышка | 1 |
| 19 | 4157713 | Манжета | 1 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | J901025 | Болт | 2 |
| 23 | 4176863 | Крышка задний | 1 |
| 24 | 8033211 | Ограничитель | 1 |
| 25 | 4114404 | Шайба | 2 |
| 26 | A590914 | Пружинная шайба | 2 |
| 27 | J901435 | Болт | 2 |
| 28 | 4201750 | Резиновая втулка | 2 |
| 29 | 4201749 | Резиновая втулка | 1 |
| 30 | 4509404 | Резиновая втулка | 4 |
| 31 | 4201751 | Резиновая втулка | 1 |
| 32 | 4202008 | Резиновая втулка | 1 |
| 33 | 4114816 | Регулировочная шайба 2.3 | 1 |
| 34 | 4114817 | Регулировочная шайба 1.0 | 1 |
| 35 | 4097354 | Регулировочная шайба 1.2 | 2 |
| 36 | 4097355 | Регулировочная шайба 2.3 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
