Гусеничная рама — HITACHI EX150

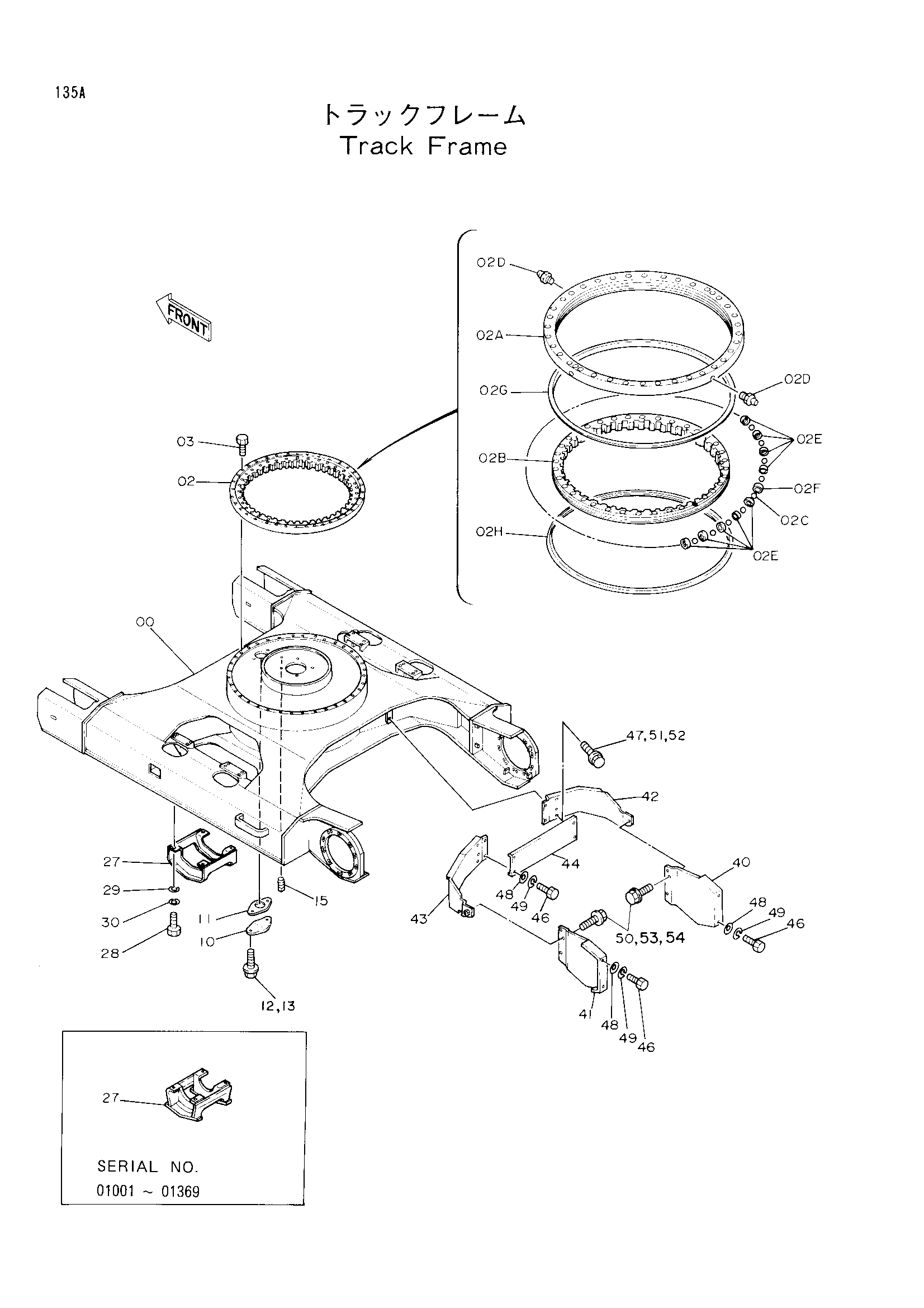

Заводская схема «Гусеничная рама» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008255 | Гусеничная рама | 1 |
| 02 | 6008284 замена: 9098996 | Подшипник. свингкиркл в сборе | 1 |
| 02 | 9098996 | Подшипник. свингкиркл в сборе | 1 |
| 02C | 4127741 | Шарик (1=109 детали) | 1 |
| 02D | J75481 | Штуцер | 2 |
| 02E | 4127708 | Опора | 99 |
| 02F | 4127707 | Опора | 10 |
| 02G | 4188127 | Уплотнение | 1 |
| 02H | 4188128 | Уплотнение | 1 |
| 03 | J931802 | Болт | 36 |
| 10 | 4013896 | Крышка | 1 |
| 11 | 4510901 | Манжета | 1 |
| 12 | J011020 | Болт с шайбой | 2 |
| 12 | J901020 замена: J011020 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 15 | 94-2024 | Пробка | 1 |
| 15 | J75284 замена: 94-2024 | Пробка | 1 |
| 27 | 8037320 замена: 8045050 | Защитный кожух | 2 |
| 27 | 8045050 | Защитный кожух | 2 |
| 28 | 4219313 | Болт | 8 |
| 28 | J931640 замена: 4219313 | Болт | 8 |
| 29 | 4114405 | Шайба | 8 |
| 30 | A590916 | Пружинная шайба | 8 |
| 40 | 3037425 | Крышка (правый) | 1 |
| 41 | 3037426 | Крышка (левый) | 1 |
| 42 | 7017834 | Крышка | 1 |
| 43 | 7017833 | Крышка | 1 |
| 44 | 4198248 | Крышка | 1 |
| 46 | J901225 | Болт | 12 |
| 47 | J031260 | Болт с шайбой | 4 |
| 47 | J901260 замена: J031260 | Болт | 4 |
| 48 | 449490 | Шайба | 12 |
| 49 | A590912 | Пружинная шайба | 12 |
| 50 | J031225 | Болт с шайбой | 2 |
| 50 | J901225 | Болт | 2 |
| 50 | J901225 | Болт | 2 |
| 51 | 449490 | Шайба | 4 |
| 52 | A590912 | Пружинная шайба | 4 |
| 53 | 449490 | Шайба | 2 |
| 53 | 449490 | Шайба | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
