Рычаг управления (2)<SDX> — HITACHI EX150

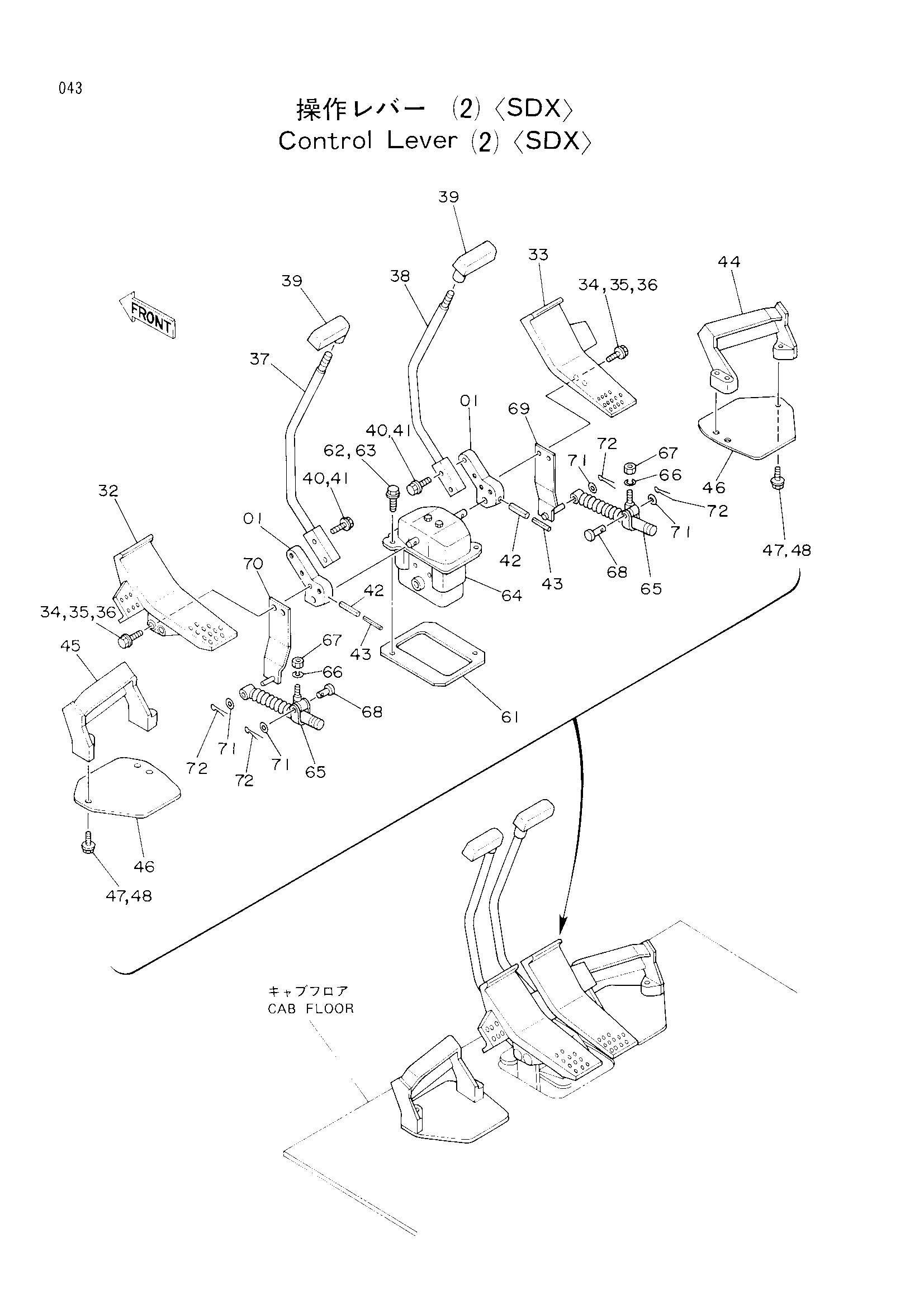

Заводская схема «Рычаг управления (2)<SDX>» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204996 | Кронштейн | 2 |
| 32 | 1011309 замена: 1012156 | Педаль (левый) | 1 |
| 32 | 1011309 замена: J021040 | Педаль (левый) | 1 |
| 32 | 1012156 | Педаль (левый) | 1 |
| 33 | 1011308 замена: 1012155 | Педаль (правый) | 1 |
| 33 | 1011308 замена: J021040 | Педаль (правый) | 1 |
| 33 | 1012155 | Редал (правый) | 1 |
| 34 | J021030 | Болт с шайбой | 4 |
| 34 | J021040 | Болт с шайбой | 4 |
| 34 | J901030 замена: J021030 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | A590110 | Плоская шайба | 4 |
| 37 | 8036783 | Рычаг | 1 |
| 38 | 8036784 | Рычаг | 1 |
| 39 | 4204810 | Рукоятка | 2 |
| 40 | J011040 | Болт с шайбой | 4 |
| 40 | J901040 замена: J011040 | Болт | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | 4205317 | Пружинный штифт | 2 |
| 43 | 4205318 | Пружинный штифт | 2 |
| 44 | 2024630 | Подставка для ног | 1 |
| 45 | 2024629 | Подставка для ног | 1 |
| 46 | 4191971 | Крышка | 2 |
| 47 | J011030 | Болт с шайбой | 6 |
| 47 | J901030 замена: J011030 | Болт | 6 |
| 48 | A590910 | Пружинная шайба | 6 |
| 61 | 4191969 | Пластина | 1 |
| 62 | J011035 | Болт с шайбой | 2 |
| 62 | J021040 | Болт с шайбой | 2 |
| 62 | J901035 замена: J011035 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 2 |
| 64 | 9071983 | Пилотный клапан | 1 |
| 65 | 4204959 | Амортизатор | 2 |
| 66 | A590908 | Пружинная шайба | 2 |
| 67 | M500807 | Гайка | 2 |
| 68 | 4044928 | Палец | 2 |
| 69 | 9728053 | Кронштейн | 1 |
| 70 | 9728065 | Кронштейн | 1 |
| 71 | A590108 | Плоская шайба | 4 |
| 72 | 4022697 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
