Пилотный трубопроводы — HITACHI EX150

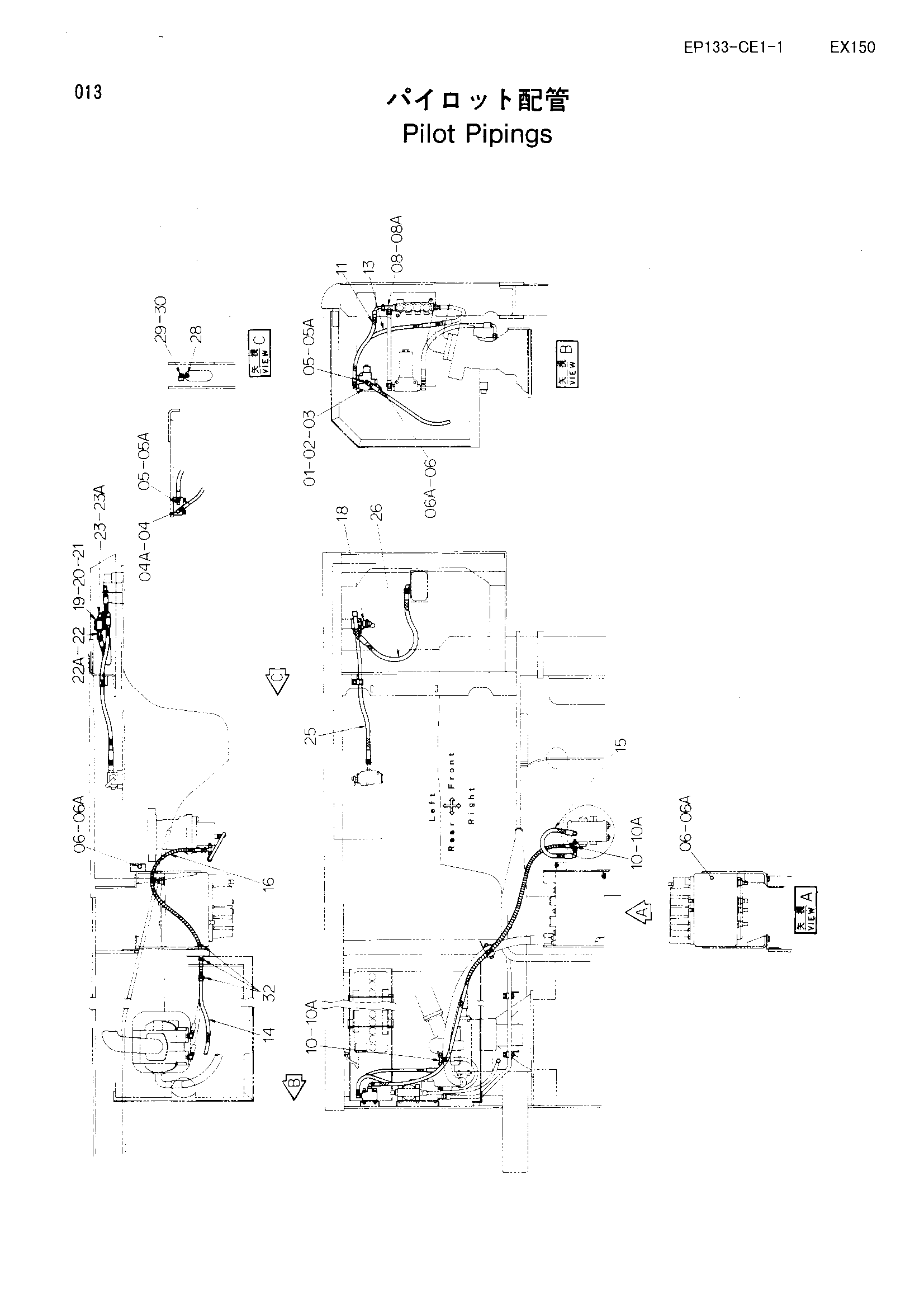

Заводская схема «Пилотный трубопроводы» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900865 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | 4222709 | Электромагнитный клапан | 1 |
| 04 | 4156434 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4093624 | Пробка | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4222016 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4222018 | Тройник | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4222023 | Шланг | 1 |
| 13 | 4222024 | Шланг | 1 |
| 14 | 4225425 | Шланг | 1 |
| 15 | 4222022 | Нейлоновый шланг | 1 |
| 16 | 4133527 | Защитный кожух | 2 |
| 18 | 4188551 | Датчик давления | 1 |
| 19 | 3041956 | Блок | 1 |
| 20 | J901050 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | 4200472 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4222020 | Нейлоновый шланг | 1 |
| 26 | 4222021 | Нейлоновый шланг | 1 |
| 28 | 4190275 | Зажим | 1 |
| 29 | J901018 | Болт | 1 |
| 30 | A590910 | Пружинная шайба | 1 |
| 32 | 4055311 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
