Гусеничная цепь (700G) — HITACHI EX150

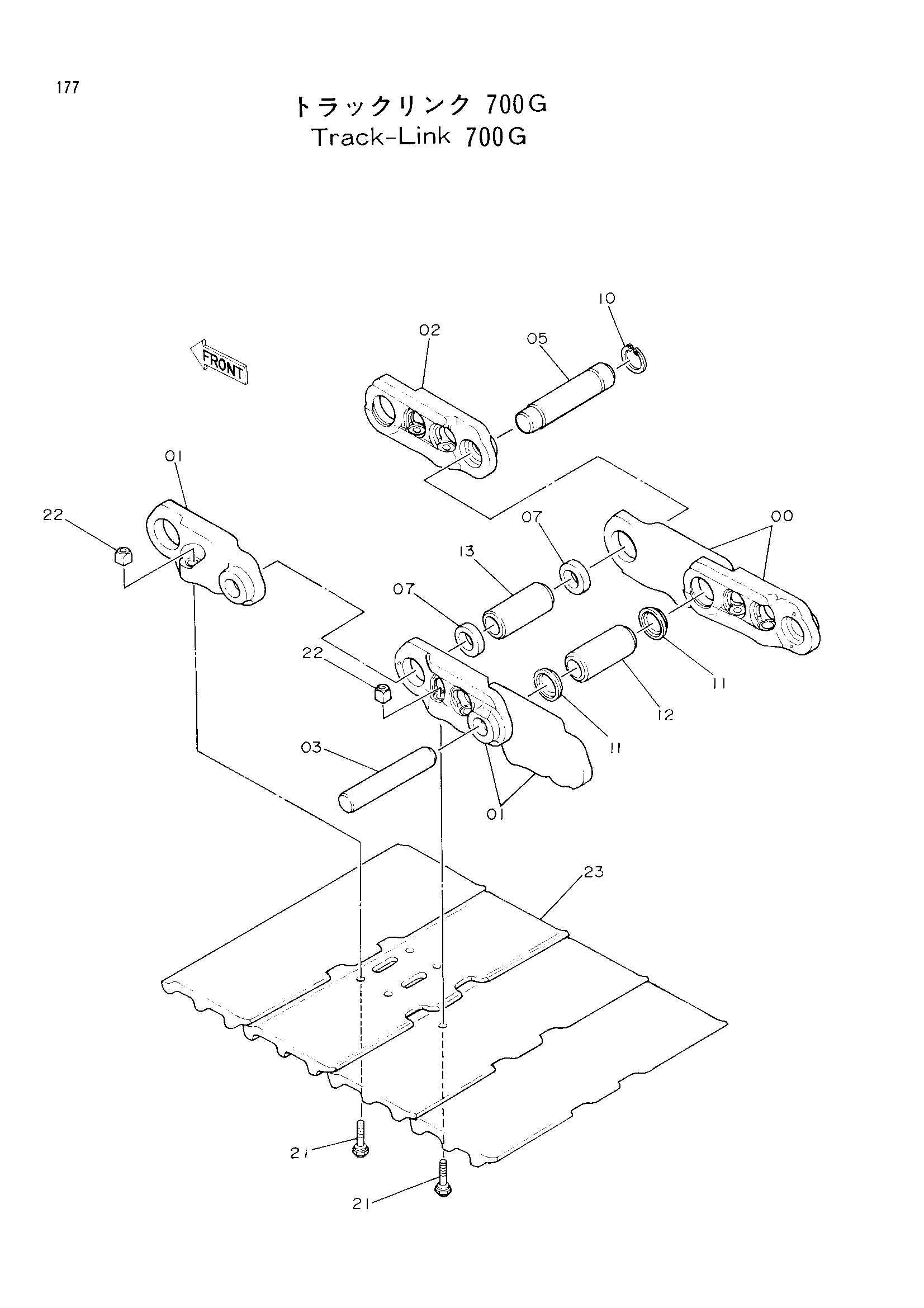

Заводская схема «Гусеничная цепь (700G)» для HITACHI EX150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9076396 замена: 9096746 | Гусеничная цепь в сборе | 2 | |
| 9096746 | Гусеничная цепь в сборе | 2 | |
| 00 | 1010674 замена: 1014684 | Гусеничная цепь B | 44 |
| 00 | 1014684 | Гусеничная цепь B | 44 |
| 00-13 | 9070370 замена: 9096742 | Гусеничная цепь в сборе | 1 |
| 00-13 | 9096742 | Гусеничная цепь в сборе | 1 |
| 01 | 1010675 замена: 1014685 | Гусеничная цепь B | 45 |
| 01 | 1014685 | Гусеничная цепь B | 45 |
| 02 | 4195755 | Гусеничная цепь M | 1 |
| 02 | 4256244 | Гусеничная цепь M | 1 |
| 03 | 4164871 | Палец | 44 |
| 03 | 4164871 | Палец | 44 |
| 05 | 4195431 | Соединительный палец | 1 |
| 05 | 4257147 | Соединительный палец | 1 |
| 07 | 4189174 | Втулка | 2 |
| 07 | 4257460 | Втулка | 2 |
| 10 | 4195756 | Кольцо | 1 |
| 10 | 4195756 | Кольцо | 1 |
| 11 | 4189173 | Уплотнение | 88 |
| 11 | 4254887 | Уплотнение | 88 |
| 12 | 4164870 | Втулка | 44 |
| 12 | 4254886 | Втулка | 44 |
| 13 | 4164928 | Соединительная втулка | 1 |
| 13 | 4257000 | Соединительная втулка | 1 |
| 21 | 4157879 | Болт башмак | 180 |
| 21 | 4254888 | Болт башмак | 180 |
| 22 | 4174947 | Гайка | 180 |
| 22 | 4253411 | Гайка | 180 |
| 23 | 2024640 замена: 2029046 | Башмак грунтозацеп | 45 |
| 23 | 2029046 | Башмак грунтозацеп | 45 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
